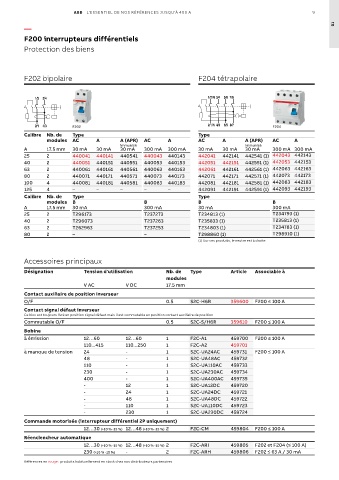

Page 11 - L'essentiel de nos références jusqu'à 400 A

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 9

— 01 01

F200 interrupteurs différentiels
Protection des biens

F202 bipolaire F204 tétrapolaire

F202 F204
Calibre Nb. de Type Type
modules AC A A (APR) AC A AC A A (APR) AC A
immunisé immunisé
A 17.5 mm 30 mA 30 mA 30 mA 300 mA 300 mA 30 mA 30 mA 30 mA 300 mA 300 mA
25 2 440041 440141 440541 440043 440143 442041 442141 442541 (1) 442043 442143
40 2 440051 440151 440551 440053 440153 442051 442151 442551 (1) 442053 442153
63 2 440061 440161 440561 440063 440163 442061 442161 442561 (1) 442063 442163 1/2 3/4 5/6 7/8 1/2 3/4 5/6 7/8
80 2 440071 440171 440571 440073 440173 442071 442171 442571 (1) 442073 442173
100 4 440081 440181 440581 440083 440183 442081 442181 442581 (1) 442083 442183 In up to 40 A In up to 40 A
125 4 – – – – – 442091 442191 442591 (1) 442093 442193
Calibre Nb. de Type Type
modules B B B B
A 17.5 mm 30 mA 300 mA 30 mA 300 mA
25 2 T296173 T237273 T234813 (1) T234793 (1)
40 2 T296073 T237263 T235833 (1) T235813 (1)
63 2 T262963 T237253 T234803 (1) T234783 (1)
80 2 – – T298860 (1) T298910 (1)
(1) Sur ces produits, le neutre est à droite.

Accessoires principaux 1/2 3/4 5/6 1/2 3/4 5/6

Désignation Tension d'utilisation Nb. de Type Article Associable à In=63 A
1/2 3/4 5/6 7/8 1/2 3/4 5/6 7/8 In=63 A 1 3 5 1 3 5
modules In=50-63 A 1/2 3/4 5/6 In=50-63 A 1/2 3/4 5/6 Y1 Y2 Y1 Y2
V AC V DC 17.5 mm Y1 Y2 Y1 Y2
Contact auxiliaire de position inverseur 2 4 6 2 4 6
O/F 0.5 S2C-H6R 359600 F200 ≤ 100 A
Contact signal défaut inverseur 2/1 4/3 6/5 2/1 4/3 6/5
Ce bloc est toujours livré en position signal défaut mais il est commutable en position contact auxiliaire de position 2/1 4/3 6/5 2/1 4/3 6/5
Commutable O/F 0.5 S2C-S/H6R 359610 F200 ≤ 100 A
Bobine
à émission 12…60 12…60 1 F2C-A1 459700 F200 ≤ 100 A
110...415 110...250 1 F2C-A2 459701
1/2 3/4 1/2 3/4 1/2 3/4 1/2 3/4 1/2 3/4
1/2 3/4
à manque de tension 24 - 1 S2C-UA24AC 459731 F200 ≤ 100 A
48 - 1 S2C-UA48AC 459732
110 - 1 S2C-UA110AC 459733
230 - 1 S2C-UA230AC 459734
400 - 1 S2C-UA400AC 459735
- 12 1 S2C-UA12DC 459720
- 24 1 S2C-UA24DC 459721
- 48 1 S2C-UA48DC 459722
- 110 1 S2C-UA110DC 459723
- 230 1 S2C-UA230DC 459724
Commande motorisée (interrupteur différentiel 2P uniquement)
12…30 (+10 % -15 %) 12…48 (+10 % -15 %) 2 F2C-CM 459804 F200 ≤ 100 A
Réenclencheur automatique
12…30 (+10 % -15 %) 12…48 (+10 % -15 %) 2 F2C-ARI 459805 F202 et F204 (≤ 100 A)
230 (+10 % -15 %) - 2 F2C-ARH 459806 F202 ≤ 63 A / 30 mA
Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
