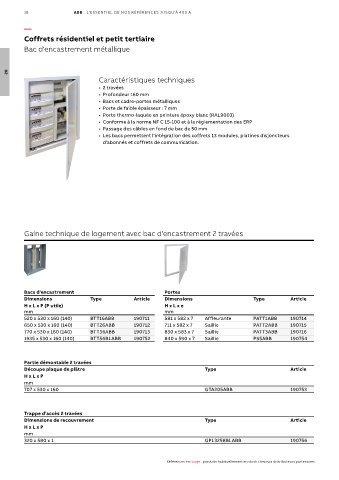

Page 20 - L'essentiel de nos références jusqu'à 400 A

18 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—

Coffrets résidentiel et petit tertiaire
Bac d'encastrement métallique

02
Caractéristiques techniques
• 2 travées
• Profondeur 160 mm
• Bacs et cadre-portes métalliques
• Porte de faible épaisseur : 7 mm
• Porte thermo-laquée en peinture époxy blanc (RAL9003)
• Conforme à la norme NF C 15-100 et à la réglementation des ERP
• Passage des câbles en fond de bac de 50 mm
• Les bacs permettent l'intégration des coffrets 13 modules, platines disjoncteurs
d'abonnés et coffrets de communication.

Gaine technique de logement avec bac d'encastrement 2 travées

Bacs d'encastrement Portes
Dimensions Type Article Dimensions Type Article
H x L x P (P utile) H x L x e
mm mm
520 x 530 x 160 (140) BTT16ABB 190711 581 x 582 x 7 Affleurante PATT1ABB 190714
650 x 530 x 160 (140) BTT26ABB 190712 711 x 582 x 7 Saillie PATT2ABB 190715
770 x 530 x 160 (140) BTT36ABB 190713 830 x 583 x 7 Saillie PATT3ABB 190716
1935 x 530 x 160 (140) BTT56BLABB 190752 840 x 590 x 7 Saillie PS5ABB 190754

Partie démontable 2 travées
Découpe plaque de plâtre Type Article
H x L x P
mm
707 x 530 x 160 GTA205ABB 190753

Trappe d'accès 2 travées
Dimensions de recouvrement Type Article
H x L x P
mm
320 x 580 x 1 GPL3258BLABB 190756

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
