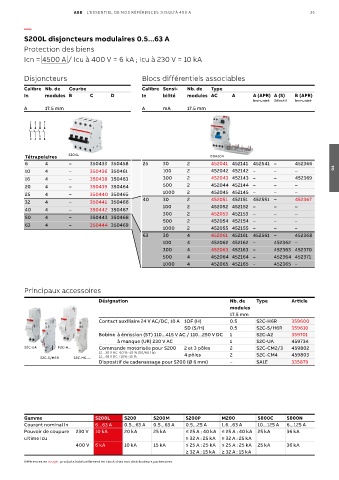

S200L disjoncteurs modulaires 0.5...63 A
Protection des biens
Icn = 4500 A / Icu à 400 V = 6 kA ; Icu à 230 V = 10 kA
Disjoncteurs Blocs différentiels associables
Calibre Nb. de Courbe Calibre Sensi- Nb. de Type
In modules B C D In bilité modules AC A A (APR) A (S) B (APR)
Immunisé Sélectif Immunisé
A 17.5 mm A mA 17.5 mm
Tétrapolaires S204L DDA204
6 4 – 350433 350458 25 30 2 452041 452141 452541 – 452366
10 4 – 350436 350461 100 2 452042 452142 – – – 04
16 4 – 350438 350463 300 2 452043 452143 – – 452369
20 4 – 350439 350464 500 2 452044 452144 – – –
25 4 – 350440 350465 1000 2 452045 452145 – – –
32 4 – 350441 350466 40 30 2 452051 452151 452551 – 452367
100 2 452052 452152 – – –
40 4 – 350442 350467
50 4 – 350443 350468 300 2 2 452053 452153 – – – –
452054 452154 –
–
500
63 4 – 350444 350469
1000 2 452055 452155 – – –
63 30 4 452061 452161 452561 – 452368
100 4 452062 452162 – 452362 –
300 4 452063 452163 – 452363 452370
500 4 452064 452164 – 452364 452371
1000 4 452065 452165 – 452365 –
Principaux accessoires
Désignation Nb. de Type Article
modules
17.5 mm
Contact auxiliaire 24 V AC/DC, 10 A 1OF (H) 0.5 S2C-H6R 359600
SD (S/H) 0.5 S2C-S/H6R 359610
Bobine à émission (ST) 110...415 V AC / 110...250 V DC 1 S2C-A2 359701
à manque (UR) 230 V AC 1 S2C-UA 459734
S2C-UA F2C-A... Commande motorisée pour S200 2 et 3 pôles 2 S2C-CM2/3 459802
12...30 V AC +10 % -15 % (50/60 Hz) 4 pôles 2 S2C-CM4 459803
S2C-S/H6R S2C-H6-... 12...48 V DC +10% -15 %
Dispositif de cadenassage pour S200 (Ø 6 mm) – SA1E 335879
Gamme S200L S200 S200M S200P M200 S800C S800N
Courant nominal In 6...63 A 0.5...63 A 0.5...63 A 0.5...25 A 1.6...63 A 10...125 A 6...125 A
Pouvoir de coupure 230 V 10 kA 20 kA 25 kA ≤ 25 A : 40 kA ≤ 25 A : 40 kA 25 kA 36 kA
ultime Icu ≥ 32 A : 25 kA ≥ 32 A : 25 kA
400 V 6 kA 10 kA 15 kA ≤ 25 A : 25 kA ≤ 25 A : 25 kA 25 kA 36 kA
≥ 32 A : 15 kA ≥ 32 A : 15 kA
Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
