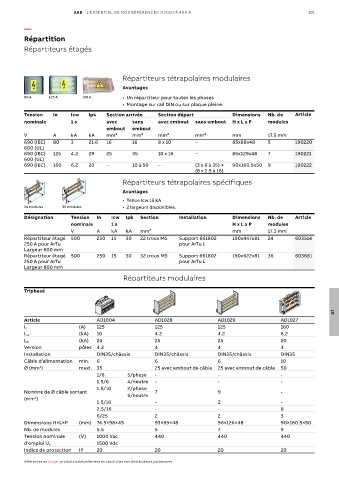

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 101

—

Répartition
Répartiteurs étagés

Répartiteurs tétrapolaires modulaires
Avantages

80 A 125 A 160 A • Un répartiteur pour toutes les phases
• Montage sur rail DIN ou sur plaque pleine.
Tension In Icw Ipk Section arrivée Section départ Dimensions Nb. de Article
nominale 1 s avec sans avec embout sans embout H x L x P modules
embout embout
V A kA kA mm² mm² mm² mm² mm 17.5 mm
690 (IEC) 80 3 21.6 16 16 8 x 10 – 85x88x48 5 190220
600 (UL)
690 (IEC) 125 4.2 29 25 35 10 x 16 – 85x129x48 7 190221
600 (UL)
690 (IEC) 160 6.2 20 – 10 à 50 – (3 x 6 à 35) + 90x160.5x50 9 190222
(8 x 2.5 à 16)
Répartiteurs tétrapolaires spécifiques
Avantages
• Tenue Icw 15 kA
24 modules 36 modules • 2 largeurs disponibles.
Désignation Tension In Icw Ipk Section Installation Dimensions Nb. de Article
nominale 1 s H x L x P modules
V A kA kA mm² mm 17.5 mm
Répartiteur étagé 500 250 15 30 22 trous M5 Support 661802 190x447x81 24 603514
250 A pour ArTu pour ArTu L
Largeur 600 mm
Répartiteur étagé 500 250 15 30 32 trous M5 Support 661802 190x622x81 36 603681
250 A pour ArTu pour ArTu L
Largeur 800 mm
Répartiteurs modulaires

Triphasé

07
Article AD1004 AD1028 AD1029 AD1027
I n (A) 125 125 125 160
I cw (kA) 10 4.2 4.2 6.2
I pk (kA) 24 25 25 20
Version pôles 4.2 4 4 4
Installation DIN35/châssis DIN35/châssis DIN35/châssis DIN35
Câble d’alimentation min. 6 6 6 10
Ø (mm ) maxi. 35 25 avec embout de câble 25 avec embout de câble 50
2
1/6 5/phase - - -
1.5/6 4/neutre - - -
1.5/10 2/phase
Nombre de Ø câble sortant 6/neutre 7 9 -
(mm )
2
1.5/16 - 2 -
2.5/16 - - 8
6/25 2 2 3
Dimensions H×L×P (mm) 74.5×98×45 93×89×48 96×126×48 90×160.5×50
Nb. de modules 5.5 5 7 9
Tension nominale (V) 1000 Vac 440 440 440
d’emploi U e 1500 Vdc
Indice de protection IP 20 20 20 20

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
