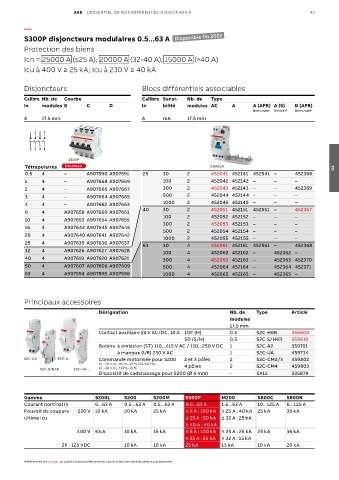

Page 45 - L'essentiel de nos références jusqu'à 400 A version 2022

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 43

—
S300P disjoncteurs modulaires 0.5...63 A Disponible fin 2022

Protection des biens
Icn = 25000 A (≤25 A); 20000 A (32-40 A); 15000 A (>40 A)
Icu à 400 V ≥ 25 kA; Icu à 230 V ≥ 40 kA

Disjoncteurs Blocs différentiels associables

Calibre Nb. de Courbe Calibre Sensi- Nb. de Type
In modules B C D In bilité modules AC A A (APR) A (S) B (APR)
Immunisé Sélectif Immunisé
A 17.5 mm A mA 17.5 mm

S304P
Tétrapolaires Nouveau DDA204 04
0.5 4 – A907590 A907591 25 30 2 452041 452141 452541 – 452366
1 4 – A907668 A907669 100 2 452042 452142 – – –
2 4 – A907666 A907667 300 2 452043 452143 – – 452369
3 4 – A907664 A907665 500 2 452044 452144 – – –
4 4 – A907662 A907663 1000 2 452045 452145 – – –
40 30 2 452051 452151 452551 – 452367
6 4 A907659 A907660 A907661
10 4 A907653 A907654 A907655 100 2 452052 452152 – – –
300 2 452053 452153 – – –
16 4 A907644 A907645 A907646 500 2 452054 452154 – – –
20 4 A907640 A907641 A907642
1000 2 452055 452155 – – –
25 4 A907635 A907636 A907637 63 30 4 452061 452161 452561 – 452368
32 4 A907626 A907627 A907628 100 4 452062 452162 – 452362 –
40 4 A907619 A907620 A907621 300 4 452063 452163 – 452363 452370
50 4 A907607 A907608 A907609 500 4 452064 452164 – 452364 452371
63 4 A907594 A907595 A907596 1000 4 452065 452165 – 452365 –

Principaux accessoires

Désignation Nb. de Type Article
modules
17.5 mm
Contact auxiliaire 24 V AC/DC, 10 A 1OF (H) 0.5 S2C-H6R 359600
SD (S/H) 0.5 S2C-S/H6R 359610
Bobine à émission (ST) 110...415 V AC / 110...250 V DC 1 S2C-A2 359701
à manque (UR) 230 V AC 1 S2C-UA 459734
S2C-UA F2C-A... Commande motorisée pour S200 2 et 3 pôles 2 S2C-CM2/3 459802
12...30 V AC +10 % -15 % (50/60 Hz) 4 pôles 2 S2C-CM4 459803
S2C-S/H6R S2C-H6-... 12...48 V DC +10% -15 %
Dispositif de cadenassage pour S200 (Ø 6 mm) – SA1E 335879

Gamme S200L S200 S200M S300P M200 S800C S800N
Courant nominal In 6...63 A 0.5...63 A 0.5...63 A 0.5...63 A 1.6...63 A 10...125 A 6...125 A
Pouvoir de coupure 230 V 10 kA 20 kA 25 kA ≤ 6 A : 100 kA ≤ 25 A : 40 kA 25 kA 36 kA
ultime Icu ≤ 25 A : 50 kA ≥ 32 A : 25 kA
≥ 40 A : 40 kA
400 V 6 kA 10 kA 15 kA ≤ 6 A : 100 kA ≤ 25 A : 25 kA 25 kA 36 kA
≥ 25 A : 25 kA ≥ 32 A : 15 kA
2P - 125 VDC 10 kA 10 kA 25 kA 15 kA 10 kA 20 kA

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
