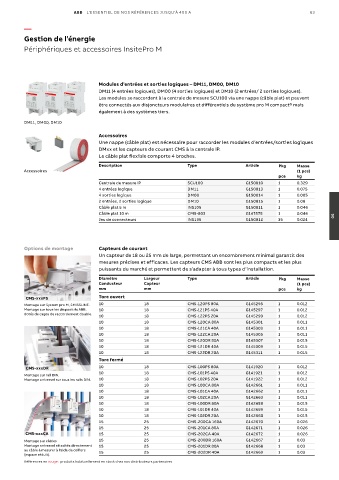

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 63
—
Gestion de l’énergie
Périphériques et accessoires InsitePro M
Modules d’entrées et sorties logiques – DM11, DM00, DM10
DM11 (4 entrées logiques), DM00 (4 sorties logiques) et DM10 (2 entrées/ 2 sorties logiques).
Les modules se raccordent à la centrale de mesure SCU100 via une nappe (câble plat) et peuvent
être connectés aux disjoncteurs modulaires et différentiels du système pro M compact® mais
également à des systèmes tiers.
DM11, DM00, DM10
Accessoires
Une nappe (câble plat) est nécessaire pour raccorder les modules d’entrées/sorties logiques
DMxx et les capteurs de courant CMS à la centrale IP.
Le câble plat flexible comporte 4 broches.
Description Type Article Pkg Masse
Accessoires (1 pce)
pce kg
Centrale de mesure IP SCU100 G150810 1 0.329
4 entrées logique DM11 G150813 1 0.075
4 sorties logique DM00 G150814 1 0.085
2 entrées, 2 sorties logique DM10 G150815 1 0.08
Câble plat 5 m INS105 G150811 1 0.046
Câble plat 10 m CMS-803 G147575 1 0.046 05
Jeu de connecteurs INS135 G150812 35 0.024
Options de montage Capteurs de courant
Un capteur de 18 ou 25 mm de large, permettant un encombrement minimal garantit des
mesures précises et efficaces. Les capteurs CMS ABB sont les plus compacts et les plus
puissants du marché et permettent de s’adapter à tous types d’installation.
Diamètre Largeur Type Article Pkg Masse
Conducteur Capteur (1 pce)
mm mm pce kg
CMS-xxxPS Tore ouvert
Montage sur System pro M, SMISSLINE. 10 18 CMS-120PS 80A G145295 1 0.012
Montage sur tous les dispositifs ABB. 10 18 CMS-121PS 40A G145297 1 0.012
dotés de cages de raccordement double. 10 18 CMS-122PS 20A G145299 1 0.012
10 18 CMS-120CA 80A G145301 1 0.011
10 18 CMS-121CA 40A G145303 1 0.011
10 18 CMS-122CA 20A G145305 1 0.011
10 18 CMS-120DR 80A G145307 1 0.015
10 18 CMS-121DR 40A G145309 1 0.015
10 18 CMS-122DR 20A G145311 1 0.015
Tore fermé
CMS-xxxDR 10 18 CMS-100PS 80A G141920 1 0.012
10 18 CMS-101PS 40A G141921 1 0.012
Montage sur rail DIN.
Montage universel sur tous les rails DIN. 10 18 CMS-102PS 20A G141922 1 0.012
10 18 CMS-100CA 80A G142661 1 0.011
10 18 CMS-101CA 40A G142662 1 0.011
10 18 CMS-102CA 20A G142663 1 0.011
10 18 CMS-100DR 80A G142658 1 0.015
10 18 CMS-101DR 40A G142659 1 0.015
10 18 CMS-102DR 20A G142660 1 0.015
15 25 CMS-200CA 160A G142670 1 0.026
15 25 CMS-201CA 80A G142671 1 0.026
CMS-xxxCA 15 25 CMS-202CA 40A G142672 1 0.026
Montage sur câbles 15 25 CMS-200DR 160A G142667 1 0.03
Montage universel attachés directement 15 25 CMS-201DR 80A G142668 1 0.03
au câble à mesurer à l'aide de colliers 15 25 CMS-202DR 40A G142669 1 0.03
(espace réduit).
Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
