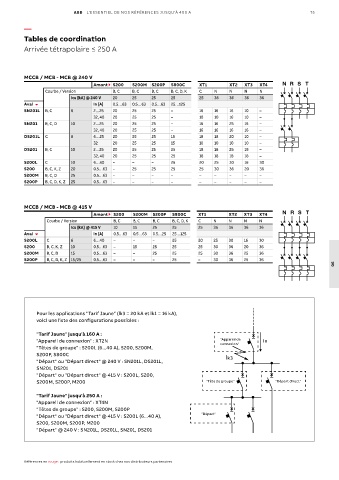

Page 77 - L'essentiel de nos références jusqu'à 400 A version 2022

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 75

—

Tables de coordination
Arrivée tétrapolaire ≤ 250 A

MCCB / MCB - MCB @ 240 V
Amont S200 S200M S200P S800C XT1 XT2 XT3 XT4 N R S T
Courbe / Version B, C B, C B, C B, C, D, K C N N N N
Icu [kA] @ 240 V 20 25 25 25 25 36 36 36 36
Aval In [A] 0.5…63 0.5…63 0.5…63 25…125
SN201L B, C 6 2…25 20 25 25 – 16 16 16 10 –
32, 40 20 25 25 – 10 10 16 10 –
SN201 B, C, D 10 2…25 20 25 25 – 16 16 25 16 –
32, 40 20 25 25 – 16 16 16 16 –
DS201L C 6 6…25 20 25 25 15 18 18 20 10 –
32 20 25 25 15 10 10 10 10 –
DS201 B, C 10 2…25 20 25 25 25 18 18 25 18 –
32, 40 20 25 25 25 18 18 18 18 –
S200L C 10 6…40 – – – 25 20 25 30 16 30
S200 B, C, K, Z 20 0.5…63 – 25 25 25 25 30 36 20 36
S200M B, C, D 25 0.5…63 – – – – – – – – –
S200P B, C, D, K, Z 25 0.5…63 – – – – – – – – –

MCCB / MCB - MCB @ 415 V
Amont S200 S200M S200P S800C XT1 XT2 XT3 XT4 N R S T
Courbe / Version B, C B, C B, C B, C, D, K C N N N N
Icu [kA] @ 415 V 10 15 25 25 25 36 36 36 36
Aval In [A] 0.5…63 0.5…63 0.5…25 25…125
S200L C 6 6…40 – – – 25 20 25 30 16 30
S200 B, C, K, Z 10 0.5…63 – 15 25 25 25 30 36 20 36
S200M B, C, D 15 0.5…63 – – 25 25 25 30 36 25 36
S200P B, C, D, K, Z 15/25 0.5…63 – – – 25 – 30 36 25 36
06

Pour les applications "Tarif Jaune" (lk3 = 20 kA et lk1 = 16 kA),
voici une liste des configurations possibles :
"Tarif Jaune" jusqu'à 160 A :
"Appareil de connexion" : XT2N "Appareil de In
connexion"
"Têtes de groupe" : S200L (6...40 A), S200, S200M,
S200P, S800C
"Départ" ou "Départ direct" @ 240 V : SN201L, DS201L, Ik3
SN201, DS201
"Départ" ou "Départ direct" @ 415 V : S200L, S200,
S200M, S200P, M200 "Tête de groupe" "Départ direct"

"Tarif Jaune" jusqu'à 250 A :
"Appareil de connexion" : XT4N
"Têtes de groupe" : S200, S200M, S200P
"Départ" ou "Départ direct" @ 415 V : S200L (6...40 A), "Départ"
S200, S200M, S200P, M200
"Départ" @ 240 V : SN201L, DS201L, SN201, DS201

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
