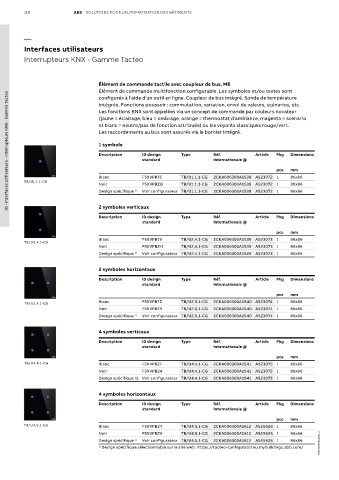

118 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Interfaces utilisateurs
Interrupteurs KNX - Gamme Tacteo

Élément de commande tactile avec coupleur de bus, ME
Élément de commande multifonction configurable. Les symboles et/ou textes sont
01 - Interfaces utilisateurs - Interrupteurs KNX - Gamme Tacteo
configurés à l’aide d'un outil en ligne. Coupleur de bus intégré. Sonde de température
intégrée. Fonctions poussoir : commutation, variation, envoi de valeurs, scénarios, etc.
Les fonctions KNX sont appelées via un concept de commande par couleurs novateur
(jaune = éclairage, bleu = ombrage, orange = thermostat d’ambiance, magenta = scénario
et blanc = neutre/pas de fonction attribuée) ou les voyants classiques rouge/vert.
Les raccordements au bus sont assurés via le bornier intégré.

1 symbole
Description ID design Type Réf. Article Pkg Dimensions
standard internationale @

pce mm
Blanc F5XVPB7C TB/U1.1.1-CG 2CKA006300A1538 A523072 1 86x86
TB/U1.1.1-CG
Noir F5XVPBZQ TB/U1.1.1-CG 2CKA006300A1538 A523072 1 86x86
Design spécifique 1) Voir configurateur TB/U1.1.1-CG 2CKA006300A1538 A523072 1 86x86

2 symboles verticaux
Description ID design Type Réf. Article Pkg Dimensions
standard internationale @
pce mm
Blanc F5XVPB79 TB/U2.4.1-CG 2CKA006300A1539 A523073 1 86x86
TB/U2.4.1-CG
Noir F5XVPBZH TB/U2.4.1-CG 2CKA006300A1539 A523073 1 86x86
Design spécifique 1) Voir configurateur TB/U2.4.1-CG 2CKA006300A1539 A523073 1 86x86

2 symboles horizontaux

Description ID design Type Réf. Article Pkg Dimensions
standard internationale @
pce mm
TB/U2.5.1-CG Blanc F5XVPB7Z TB/U2.5.1-CG 2CKA006300A1540 A523074 1 86x86
Noir F5XVPBZR TB/U2.5.1-CG 2CKA006300A1540 A523074 1 86x86
Design spécifique 1) Voir configurateur TB/U2.5.1-CG 2CKA006300A1540 A523074 1 86x86

4 symboles verticaux
Description ID design Type Réf. Article Pkg Dimensions
standard internationale @

pce mm
TB/U4.4.1-CG Blanc F5XVPBZF TB/U4.4.1-CG 2CKA006300A1541 A523075 1 86x86
Noir F5XVPBZ4 TB/U4.4.1-CG 2CKA006300A1541 A523075 1 86x86
Design spécifique 1) Voir configurateur TB/U4.4.1-CG 2CKA006300A1541 A523075 1 86x86

4 symboles horizontaux
Description ID design Type Réf. Article Pkg Dimensions
standard internationale @
pce mm
TB/U4.5.1-CG Blanc F5XVPBZY TB/U4.5.1-CG 2CKA006300A1612 A525626 1 86x86
Noir F5XVPBZK TB/U4.5.1-CG 2CKA006300A1612 A525626 1 86x86
Design spécifique 1) Voir configurateur TB/U4.5.1-CG 2CKA006300A1612 A525626 1 86x86
Design spécifique sélectionnable sur le site web : https://tacteo-configurator.eu.mybuildings.abb.com/
1) 1TXH000594C0301_1
