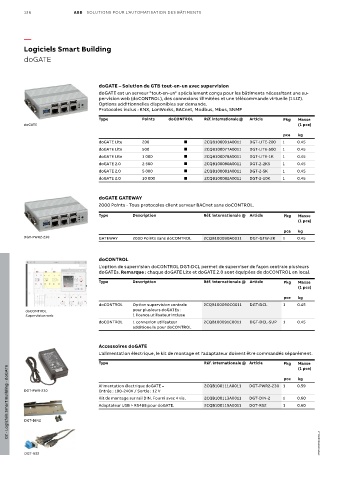

Page 136 - Solutions d'Automatisation Batiments

136 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Logiciels Smart Building
doGATE

doGATE – Solution de GTB tout-en-un avec supervision
doGATE est un serveur "tout-en-un" spécialement conçu pour les bâtiments nécessitant une su-
pervision web (doCONTROL), des connexions illimitées et une télécommande virtuelle (1 LIZ).
Options additionnelles disponibles sur demande.
Protocoles inclus : KNX, LonWorks, BACnet, Modbus, Mbus, SNMP

Type Points doCONTROL Réf. internationale @ Article Pkg Masse
doGATE (1 pce)
pce kg
doGATE Lite 200 2CQB100091A0011 DGT-LITE-200 1 0.45
doGATE Lite 500 2CQB100077A0011 DGT-LITE-500 1 0.45
doGATE Lite 1 000 2CQB100078A0011 DGT-LITE-1K 1 0.45
doGATE 2.0 2 500 2CQB100080A0011 DGT-2-2K5 1 0.45
doGATE 2.0 5 000 2CQB100081A0011 DGT-2-5K 1 0.45
doGATE 2.0 10 000 2CQB100082A0011 DGT-2-10K 1 0.45

doGATE GATEWAY
2000 Points - Tous protocoles client serveur BACnet sans doCONTROL.

Type Description Réf. internationale @ Article Pkg Masse
(1 pce)
pce kg
DGT-PWR2-230 GATEWAY 2000 Points sans doCONTROL 2CQB100090A0011 DGT-GTW-2K 1 0.45

doCONTROL
L'option de supervision doCONTROL DGT-DCL permet de superviser de façon centrale plusieurs
doGATEs. Remarque : chaque doGATE Lite et doGATE 2.0 sont équipées de doCONTROL en local.
Type Description Réf. internationale @ Article Pkg Masse
(1 pce)

pce kg
doCONTROL Option supervision centrale 2CQB100090C0011 DGT-DCL 1 0.45
doCONTROL pour plusieurs doGATEs :
Supervision web 1 licence utilisateur incluse
doCONTROL 1 connexion utilisateur 2CQB100091C0011 DGT-DCL-SUP 1 0.45
additionelle pour doCONTROL

Accessoires doGATE
L'alimentation électrique, le kit de montage et l'adaptateur doivent être commandés séparément.
Type Réf. internationale @ Article Pkg Masse
02 - Logiciels Smart Building - doGATE DGT-PWR-230 Alimentation électrique doGATE – 2CQB100111A0011 DGT-PWR2-230 1 1 1 0.59
(1 pce)
pce
kg
Entrée : 100-240V / Sortie : 12 V
0.60
2CQB100113A0011
DGT-DIN-2
Kit de montage sur rail DIN. Fourni avec 4 vis.
2CQB100115A0011
Adaptateur USB > RS485 pour doGATE.
DGT-RS2
0.60
DGT-DIN2
1TXH000594C0301_2

DGT-RS2
