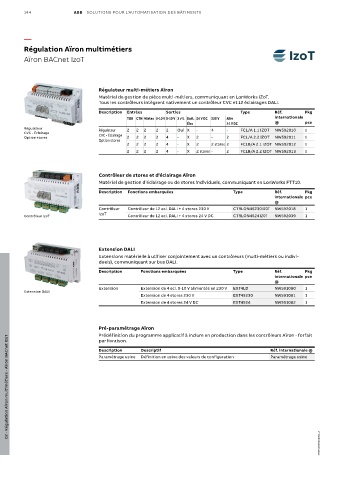

Page 144 - Solutions d'Automatisation Batiments

144 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Régulation Aïron multimétiers
Aïron BACnet IzoT

Régulateur multi-métiers Aïron
Matériel de gestion de pièce multi-métiers, communiquant en LonWorks iZoT.
Tous les contrôleurs intègrent nativement un contrôleur CVC et 12 éclairages DALI.
Description Entrées Sorties Type Réf. Pkg
TOR CTN Mixtes 0-10 V 0-10 V 3 vit. Batt. 24 V DC 230 V Alim internationale
Élec 24 V DC @ pce
Régulateur Régulateur 2 2 2 2 2 Oui X - 4 - FCL/A 1.1 IZOT NW592010 1
CVC - Éclairage CVC - Éclairage
Option stores 2 2 2 2 4 - X 2 - 2 FCL/A 2.2 IZOT NW592011 1
Option stores
2 2 2 2 4 - X 2 2 stores 2 FCLB/A 2.1 IZOT NW592012 1
2 2 2 2 4 - X 2 stores - 2 FCLB/A 2.2 IZOT NW592013 1

Contrôleur de stores et d'éclairage Aïron
Matériel de gestion d’éclairage ou de stores individuels, communiquant en LonWorks FTT10.

Description Fonctions embarquées Type Réf. Pkg
internationale pce
@
Contrôleur Contrôleur de 12 ecl. DALI + 4 stores 230 V CTRLON4S230 IZOT NW592018 1
IzoT
Contrôleur IzoT Contrôleur de 12 ecl. DALI + 4 stores 24 V DC CTRLON4S24 IZOT NW592039 1

Extension DALI
Extensions matérielle à utiliser conjointement avec un contrôleurs (multi-métiers ou indivi-
duels), communiquant sur bus DALI.
Description Fonctions embarquées Type Réf. Pkg
internationale pce
@
Extension Extension de 4 ecl. 0-10 V alimentés en 230 V EXT4LD NW591080 1
Extension DALI
Extension de 4 stores 230 V EXT4S230 NW591081 1
Extension de 4 stores 24 V DC EXT4S24 NW591082 1

Pré-paramétrage Aïron
Prédéfinition du programme applicatif à inclure en production dans les contrôleurs Aïron - forfait
02 - Régulation Aïron multimétiers - Aïron BACnet IzoT
par livraison.
Description Descriptif Réf. internationale @
Paramétrage usine Définition en usine des valeurs de configuration Paramétrage usine

1TXH000594C0301_2
