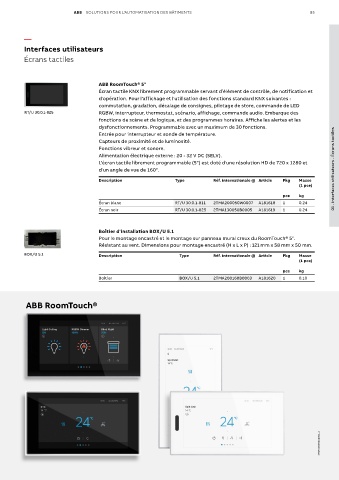

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 85

—
Interfaces utilisateurs
Écrans tactiles

ABB RoomTouch® 5"
Écran tactile KNX librement programmable servant d’élément de contrôle, de notification et
d'opération. Pour l'affichage et l'utilisation des fonctions standard KNX suivantes :
commutation, gradation, décalage de consignes, pilotage de store, commande de LED
RT/U 30.0.1-825 RGBW, interrupteur, thermostat, scénario, affichage, commande audio. Embarque des
fonctions de scène et de logique, et des programmes horaires. Affiche les alertes et les
dysfonctionnements. Programmable avec un maximum de 30 fonctions.
Entrée pour interrupteur et sonde de température.
Capteurs de proximité et de luminosité.
Fonctions vibreur et sonore.
Alimentation électrique externe : 20 - 32 V DC (SELV).
L'écran tactile librement programmable (5") est doté d'une résolution HD de 720 x 1280 et
d'un angle de vue de 160°. 01 - Interfaces utilisateurs - Écrans tactiles
Description Type Réf. internationale @ Article Pkg Masse
(1 pce)
pce kg
Écran blanc RT/U 30.0.1-811 2TMA200050W0007 A181618 1 0.24
Écran noir RT/U 30.0.1-825 2TMA130050B0005 A181619 1 0.24

Boîtier d'installation BOX/U 5.1
Pour le montage encastré et le montage sur panneau mural creux du RoomTouch® 5".
Résistant au vent. Dimensions pour montage encastré (H x L x P) : 121 mm x 58 mm x 50 mm.
BOX/U 5.1 Description Type Réf. internationale @ Article Pkg Masse
(1 pce)
pce kg
Boîtier BOX/U 5.1 2TMA200160B0003 A181620 1 0.10

ABB RoomTouch®

1TXH000594C0301_1
