Page 67 - ABB Review 4-18

04|2018 CONVERSION CA-CCHT 67

—
02 Passage au
CCHT : critères
environnementaux, 380 kV CA 380 kV CA 380 kV CA 380 kV CC
techniques et
économiques
—
03 Exemples de
configuration
—

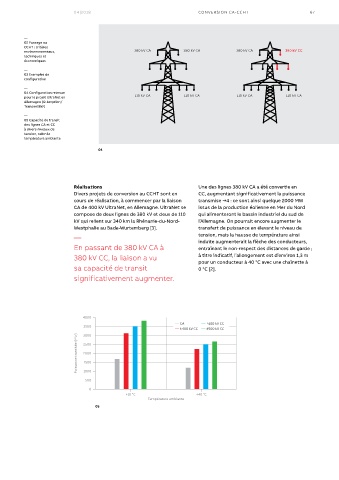

04 Configuration retenue
pour le projet UltraNet en 110 kV CA 110 kV CA 110 kV CA 110 kV CA
Allemagne (© Amprion/
TransnetBW)
—
05 Capacité de transit
des lignes CA et CC
à divers niveaux de
tension, selon la
température ambiante
04

Réalisations Une des lignes 380 kV CA a été convertie en
Divers projets de conversion au CCHT sont en CC, augmentant significativement la puissance
cours de réalisation, à commencer par la liaison transmise →4 : ce sont ainsi quelque 2000 MW
CA de 400 kV UltraNet, en Allemagne. UltraNet se issus de la production éolienne en Mer du Nord
compose de deux lignes de 380 kV et deux de 110 qui alimenteront le bassin industriel du sud de
kV qui relient sur 340 km la Rhénanie-du-Nord- l’Allemagne. On pourrait encore augmenter le
Westphalie au Bade-Wurtemberg [3]. transfert de puissance en élevant le niveau de
— tension, mais la hausse de température ainsi
induite augmenterait la flèche des conducteurs,
En passant de 380 kV CA à entraînant le non-respect des distances de garde ;

380 kV CC, la liaison a vu à titre indicatif, l’allongement est d’environ 1,3 m
pour un conducteur à 40 °C avec une chaînette à
sa capacité de transit 0 °C [2].
significativement augmenter.

4000
CA ±450 kV CC
3500
±400 kV CC ±500 kV CC
Puissance transitée (MW) 2000
3000
2500

1500
1000
500
0
+10 °C +40 °C
Température ambiante
05
