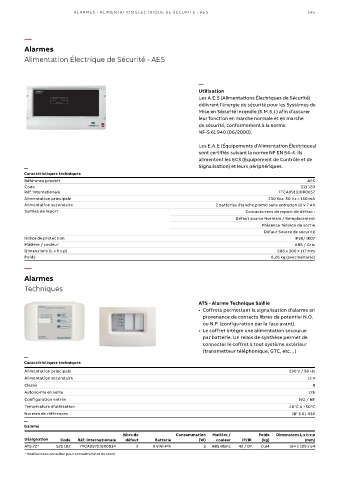

Page 145 - KAUFEL® | Éclairage de sécurité et alarmes

AL ARMES - ALIMENTATION ÉLECTRIQUE DE SÉCURITÉ - AES 145

—
Alarmes
Alimentation Électrique de Sécurité - AES

—
Utilisation
Les A.E.S (Alimentations Électriques de Sécurité)
délivrent l’énergie de sécurité pour les Systèmes de
Mise en Sécurité Incendie (S.M.S.I.) afin d’assurer
leur fonction en marche normale et en marche
de sécurité, conformement à la norme
NF-S 61 940 (06/2000).

Les E.A.E (Équipements d’Alimentation Électriques)
sont certifiés suivant la norme NF EN 54-4. Ils
alimentent les ECS (Équipement de Contrôle et de
— Signalisation) et leurs périphériques.
Caractéristiques techniques
Référence produit AES
Code 331 120
Réf. internationale 7TCA091310R0657
Alimentation principale 230 Vca 50 Hz – 160 mA
Alimentation secondaire 2 batteries étanche plomb sans entretien 12 V 7 Ah
Sorties de report Contacts secs de report de défaut :
Défaut source Normale / Remplacement
Présence Tension de sortie
Défaut Source de sécurité
Indice de protection IP30/ IK07
Matière / couleur ABS / Gris
Dimensions (L x h x p) 506 x 300 x 117 mm
Poids 6,26 kg (avec batterie)
—
Alarmes
Techniques

ATS - Alarme Technique Saillie
• Coffrets permettant la signalisation d’alarme en
provenance de contacts libres de potentiel N.O.
ou N.F. (configuration par la face avant).
• Le coffret intègre une alimentation secourue
par batterie. Un relais de synthèse permet de
connecter le coffret à tout système extérieur
(transmetteur téléphonique, GTC, etc…)
—
Caractéristiques techniques
Alimentation principale 230 V / 50 Hz
Alimentation secondaire 12 V
Classe II
Autonomie en veille 12h
Configuration entrée NO / NF
Température d’utilisation -10°C à +50°C
Normes de références NF S 61-936
—
Gamme
Nbre de Consommation Matière / Poids Dimensions L x h x p
Désignation Code Réf. internationale défaut Batterie (W) couleur IP/IK (kg) (mm)
ATS 2Z* 525 102 7TCA097010R0034 2 9 V Ni-Mh 3 ABS Blanc 42 / 07 0,34 164 x 109 x 54
* Veuillez nous consulter pour connaitre l'état de stock
