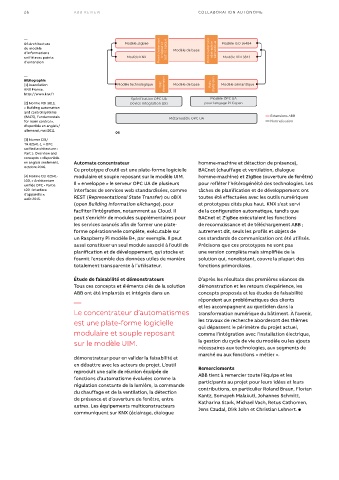

26 ABB REVIEW COLLABORATION AUTONOME
—
06 Architecture Modèle ZigBee Modèle ISO 16484
du modèle Point d’extension : intégration technologique Modèle de base Point d’extension : abstraction sémantique
d’informations
unifié avec points Modèle KNX Modèle VDI 3813
d’extension
—
Bibliographie
[1] Association Modèle technologique Point d’extension Modèle de base Point d’extension Modèle sémantique
KNX France,
http://www.knx.fr
Spécification OPC UA Modèle OPC UA
[2] Norme VDI 3813, Device Integration (DI) pour langage PLCopen
« Building automation
and control systems
(BACS), Fundamentals Métamodèle OPC UA Extensions ABB
for room control », Normalisation
disponible en anglais/
allemand, mai 2011.
06
[3] Norme CEI/
TR 62541-1, « OPC
unified architecture -
Part 1: Overview and
concepts » disponible
en anglais seulement, Automate concentrateur homme-machine et détection de présence),
octobre 2016.
Ce prototype d’outil est une plate-forme logicielle BACnet (chauffage et ventilation, dialogue
[4] Norme CEI 62541- modulaire et souple reposant sur le modèle UIM. homme-machine) et ZigBee (ouverture de fenêtre)
100, « Architecture Il « enveloppe » le serveur OPC UA de plusieurs
unifiée OPC - Partie pour refléter l’hétérogénéité des technologies. Les
100 : interface interfaces de services web standardisées, comme tâches de planification et de développement ont
d'appareils », REST (Representational State Transfer) ou oBIX
août 2015. toutes été effectuées avec les outils numériques
(open Building Information eXchange), pour et prototypes cités plus haut. KNX s’est servi
faciliter l’intégration, notamment au Cloud. Il de la configuration automatique, tandis que
peut s’enrichir de modules supplémentaires pour BACnet et ZigBee exécutaient les fonctions
les services avancés afin de former une plate- de reconnaissance et de téléchargement ABB ;
forme opérationnelle complète, exécutable sur autrement dit, seuls les profils et objets de
un Raspberry Pi modèle B+, par exemple. Il peut ces standards de communication ont été utilisés.
aussi constituer un seul module associé à l’outil de Précisons que ces prototypes ne sont pas
planification et de développement, qui stocke et une version complète mais simplifiée de la
fournit l’ensemble des données utiles de manière solution qui, nonobstant, couvre la plupart des
totalement transparente à l’utilisateur. fonctions primordiales.
Étude de faisabilité et démonstrateurs D’après les résultats des premières séances de
Tous ces concepts et éléments clés de la solution démonstration et les retours d’expérience, les
ABB ont été implantés et intégrés dans un concepts proposés et les études de faisabilité
— répondent aux problématiques des clients
et les accompagnent au quotidien dans la
Le concentrateur d’automatismes transformation numérique du bâtiment. À l’avenir,
est une plate-forme logicielle les travaux de recherche aborderont des thèmes
qui dépassent le périmètre du projet actuel,
modulaire et souple reposant comme l’intégration avec l’installation électrique,
sur le modèle UIM. la gestion du cycle de vie du modèle ou les ajouts
nécessaires aux technologies, aux segments de
marché ou aux fonctions « métier ».
démonstrateur pour en valider la faisabilité et
en débattre avec les acteurs du projet. L’outil Remerciements
reproduit une salle de réunion équipée de
fonctions d’automatisme évoluées comme la ABB tient à remercier toute l’équipe et les
régulation constante de la lumière, la commande participants au projet pour leurs idées et leurs
du chauffage et de la ventilation, la détection contributions, en particulier Roland Braun, Florian
de présence et d’ouverture de fenêtre, entre Kantz, Somayeh Malakuti, Johannes Schmitt,
autres. Les équipements multiconstructeurs Katharina Stark, Michael Vach, Retus Cathomen,
communiquent sur KNX (éclairage, dialogue Jens Czudai, Dirk John et Christian Lehnert. l
