Page 96 - Eclairage de sécurité

96 K AUFEL® CATALOGUE 2020 ÉCL AIR AGE DE SÉCURITÉ ET AL ARMES

—

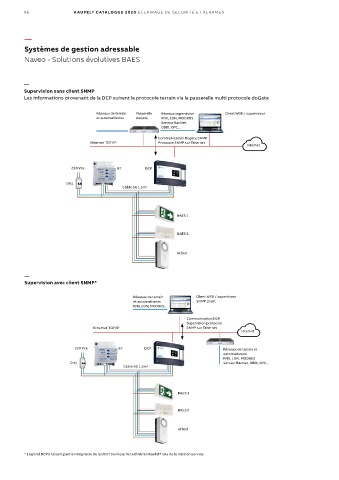

Systèmes de gestion adressable
Naveo - Solutions évolutives BAES

—
Supervision sans client SNMP
Les informations provenant de la DCP suivent le protocole terrain via la passerelle multi protocole doGate

Réseaux de terrain Passerelle Réseaux supervision Client WEB / superviseur
et automatismes doGate KNX, LON, MODBUS
Serveur BacNet,
OBIX, OPC...

Communication Dogate SNMP
Ethernet TCP/IP Protocole SNMP sur Ethernet
Internet

230 Vca BT DCP

Disj.
Câble 5G 1,5m 2

BAES 1

BAES 2

Atiled

—
Supervision avec client SNMP*

Réseaux de terrain Client WEB / superviseur
et automatismes SNMP client
KNX, LON, MODBUS...
Communication DCP
Supervision protocole
Ethernet TCP/IP SNMP sur Ethernet
Internet

230 Vca BT DCP Réseaux de terrain et
automatismes
KNX, LON, MODBUS
Disj. Serveur BacNet, OBIX, OPC...
Câble 5G 1,5m 2

BAES 1

BAES 2

Atiled

* Logiciel DCPS faisant partie intégrante de la DCP fourni par le technicien Kaufel® lors de la mise en service.
