SYSTÈMES DE GESTION ADRESSABLE - NAVEO - SOLUTIONS ÉVOLUTIVES LSC 97

—

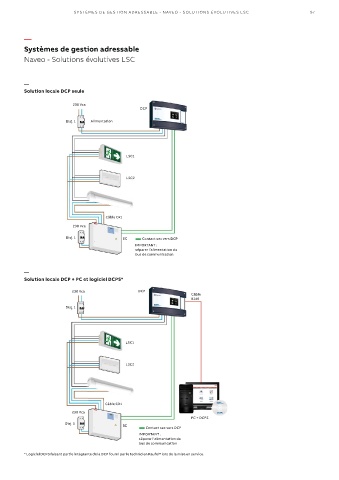

Systèmes de gestion adressable
Naveo - Solutions évolutives LSC

—
Solution locale DCP seule

230 Vca
DCP

Disj. 1 Alimentation

LSC1

LSC2

Câble CR1
230 Vca

Disj. 1 SC Contact sec vers DCP
IMPORTANT :
séparer l’alimentation du
bus de communication

—
Solution locale DCP + PC et logiciel DCPS*

230 Vca DCP
Câble
RJ45
Disj. 1

LSC1

LSC2

Câble CR1
230 Vca
PC + DCPS
Disj. 1
Contact sec vers DCP
IMPORTANT :
séparer l’alimentation du
bus de communication
* Logiciel DCPS faisant partie intégrante de la DCP fourni par le technicien Kaufel® lors de la mise en service.
