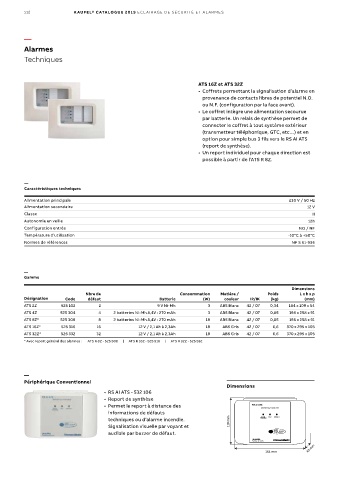

Page 112 - KAUFEL® Éclairage de sécurité et alarmes

112 K AUFEL® CATALOGUE 2019 ECL AIR AGE DE SÉCURITÉ ET AL ARMES

—
Alarmes
Techniques

ATS 16Z et ATS 32Z
• Coffrets permettant la signalisation d’alarme en
provenance de contacts libres de potentiel N.O.
ou N.F. (configuration par la face avant).
• Le coffret intègre une alimentation secourue
par batterie. Un relais de synthèse permet de
connecter le coffret à tout système extérieur
(transmetteur téléphonique, GTC, etc…) et en
option pour simple bus 3 fils vers le RS AI ATS
(report de synthèse).
• Un report individuel pour chaque direction est
possible à partir de l’ATS R 8Z.

—
Caractéristiques techniques
Alimentation principale 230 V / 50 Hz
Alimentation secondaire 12 V
Classe II
Autonomie en veille 12h
Configuration entrée NO / NF
Température d’utilisation -10°C à +50°C
Normes de références NF S 61-936

—
Gamme

Dimensions
Nbre de Consommation Matière / Poids L x h x p
Désignation Code défaut Batterie (W) couleur IP/IK (kg) (mm)
ATS 2Z 525 102 2 9 V Ni-Mh 3 ABS Blanc 42 / 07 0,34 164 x 109 x 54
ATS 4Z 525 304 4 2 batteries NI-Mh 8,4V - 270 mAh 3 ABS Blanc 42 / 07 0,85 166 x 258 x 91
ATS 8Z* 525 308 8 2 batteries NI-Mh 8,4V - 270 mAh 18 ABS Blanc 42 / 07 0,85 166 x 258 x 91
ATS 16Z* 525 316 16 12 V / 2,1 Ah à 2,3Ah 18 ABS Gris 42 / 07 6,6 370 x 295 x 105
ATS 32Z* 525 332 32 12 V / 2,1 Ah à 2,3Ah 18 ABS Gris 42 / 07 6,6 370 x 295 x 105
* Avec report général des alarmes : ATS R 8Z - 525 508 | ATS R 16Z - 525 516 | ATS R 32Z - 525 532

—
Périphérique Conventionnel
Dimensions
• RS AI ATS - 532 106
• Report de synthèse
• Permet le report à distance des
informations de défauts
techniques ou d’alarme incendie. 110 mm 110 mm
Signalisation visuelle par voyant et
audible par buzzer de défaut.

63 mm
63 mm
164 mm
164 mm
