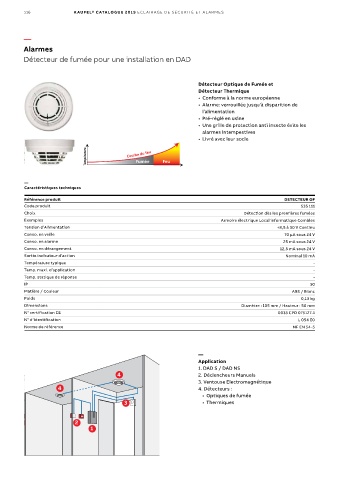

Page 116 - KAUFEL® Éclairage de sécurité et alarmes

116 K AUFEL® CATALOGUE 2019 ECL AIR AGE DE SÉCURITÉ ET AL ARMES

—
Alarmes
Détecteur de fumée pour une installation en DAD

Détecteur Optique de Fumée et
Détecteur Thermique
• Conforme à la norme européenne
• Alarme: verrouillée jusqu’à disparition de
l’alimentation
• Pré-réglé en usine
• Une grille de protection anti insecte évite les
alarmes intempestives
• Livré avec leur socle
Température Courbe du feu Feu

Fumée

—
Caractéristiques techniques
Référence produit DETECTEUR OF
Code produit 535 111
Choix Détection dès les premières fumées
Exemples Armoire électrique Local informatique Combles
Tension d’Alimentation +8,5 à 30 V Continu
Conso. en veille 70 µA sous 24 V
Conso. en alarme 25 mA sous 24 V
Conso. en dérangement 12,5 mA sous 24 V
Sortie indicateur d’action Nominal 10 mA
Température typique -
Temp. maxi. d’application -
Temp. statique de réponse -
IP 30
Matière / Couleur ABS / Blanc
Poids 0,13 kg
Dimensions Diamètre : 105 mm / Hauteur : 50 mm
N° certification CE 0033 CPD 075127-1
N° d’identification L 054 E0
Norme de référence NF EN 54-5

—
Application
1. DAD S / DAD NS
4 2. Déclencheurs Manuels
3. Ventouse Electromagnétique
4 4. Détecteurs :
• Optiques de fumée
3 • Thermiques

2
1
