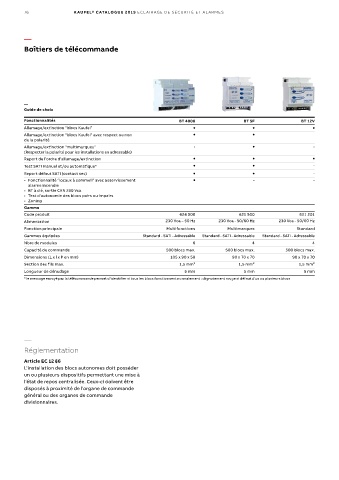

Page 76 - KAUFEL® Éclairage de sécurité et alarmes

76 K AUFEL® CATALOGUE 2019 ECL AIR AGE DE SÉCURITÉ ET AL ARMES

—
Boîtiers de télécommande

—
Guide de choix
Fonctionnalités BT 4000 BT 5F BT 12V
Allumage/extinction “blocs Kaufel” l l l
Allumage/extinction “blocs Kaufel” avec respect ou non l l
de la polarité
Allumage/extinction “multimarques” - l -
(Respecter la polarité pour les installations en adressable)
Report de l'ordre d'allumage/extinction l l l
Test SATI manuel et/ou automatique* l l -
Report défaut SATI (contact sec) l l -
• Fonctionnalité “locaux à sommeil” avec asservissement l - -
alarme incendie
• BT à clé, sortie CEN 230 Vca
• Test d’autonomie des blocs pairs ou impairs
• Zoning
Gamme
Code produit 624 000 621 500 621 201
Alimentation 230 Vca – 50 Hz 230 Vca - 50/60 Hz 230 Vca - 50/60 Hz
Fonction principale Multifonctions Multimarques Standard
Gammes équipées Standard - SATI - Adressable Standard - SATI - Adressable Standard - SATI - Adressable
Nbre de modules 6 4 4
Capacité de commande 500 blocs max. 500 blocs max. 500 blocs max.
Dimensions (L x l x P en mm) 105 x 90 x 58 90 x 70 x 70 90 x 70 x 70
Section des fils max. 1,5 mm² 1,5 mm² 1,5 mm²
Longueur de dénudage 5 mm 5 mm 5 mm
* le message envoyé par la télécommande permet d'identifier si tous les blocs fonctionnent normalement : clignotement rouge si défaut d'un ou plusieurs blocs

—
Réglementation
Article EC 12 §6
L’installation des blocs autonomes doit posséder
un ou plusieurs dispositifs permettant une mise à
l’état de repos centralisée. Ceux-ci doivent être
disposés à proximité de l’organe de commande
général ou des organes de commande
divisionnaires.
