Boîtiers de télécommande

—

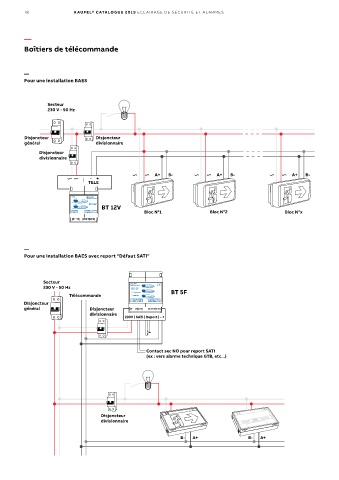

Pour une installation BAES

Secteur
230 V - 50 Hz

Disjoncteur Disjoncteur
général divisionnaire
Disjoncteur
divisionnaire

A+ B- A+ B- A+ B-
TELE

BT 12V
Bloc N1 Bloc N2 Bloc Nx

—
Pour une installation BAES avec report “Défaut SATI”

Secteur
230 V - 50 Hz BT 5F
Télécommande BT 5F
Disjoncteur
général Disjoncteur
divisionnaire
230V | SATI | Report | - +

Secteur
230 Vca - 50 Hz
Contact sec NO pour report SATI
(ex : vers alarme technique GTB, etc...)
BT 5F

Contact sec NO pour report SATI
(ex : vers alarme technique, GTB etc...)

Disjoncteur
divisionnaire

B- A+ B- A+
