SOURCES CENTR ALES 87
—

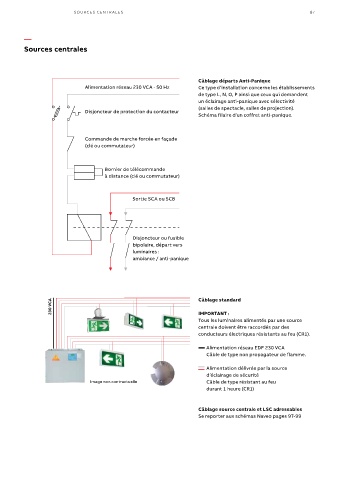

Sources centrales
Câblage départs Anti-Panique
Alimentation réseau 230 VCA - 50 Hz Ce type d’installation concerne les établissements
de type L, N, O, P ainsi que ceux qui demandent
un éclairage anti-panique avec sélectivité
(salles de spectacle, salles de projection).
Disjoncteur de protection du contacteur
Schéma filaire d'un coffret anti-panique.
Commande de marche forcée en façade
(clé ou commutateur)
Bornier de télécommande
à distance (clé ou commutateur)
Sortie SCA ou SCB
Disjoncteur ou fusible
bipolaire, départ vers
luminaires :
ambiance / anti-panique
230 VCA Câblage standard
IMPORTANT :
Tous les luminaires alimentés par une source
centrale doivent être raccordés par des
conducteurs électriques résistants au feu (CR1).
Alimentation réseau EDF 230 VCA
Câble de type non propagateur de flamme.
Alimentation délivrée par la source
d’éclairage de sécurité
Image non contractuelle Câble de type résistant au feu
durant 1 heure (CR1)
Câblage source centrale et LSC adressables
Se reporter aux schémas Naveo pages 97-99
