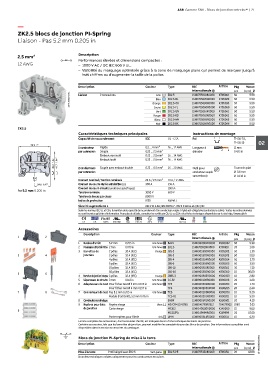

ABB Gamme SNK - Blocs de jonction entrelec® | 21

—
ZK2.5 blocs de jonction PI-Spring
Liaison - Pas 5.2 mm 0.205 in

2.5 mm² Description
Performances élevées et dimensions compactes :
12 AWG – 1000 V AC / DC IEC 600 V UL,
– Visibilité du marquage optimisée grâce à la zone de marquage plane qui permet de marquer jusqu'à
huit chiffres ou d'augmenter la taille de la police.

Description Couleur Type Réf. Article Pkg Masse
internationale @ K705010 pce (1 pce) g
1SNK162052V0014 Orange ZK2.5-BL 1SNK705020R0000 K705020 50 5.50
5.50
2 connexions
Liaison
1SNK705010R0000
50
ZK2.5
Gris
Bleu
5.50
50
ZK2.5-OR
1SNK705030R0000
K705030
Jaune
ZK2.5-GN
5.50
50
K705061
1SNK705061R0000
Vert ZK2.5-YL 1SNK705060R0000 K705060 50 5.50
Rouge ZK2.5-RD 1SNK705062R0000 K705062 50 5.50
Blanc ZK2.5-WH 1SNK705065R0000 K705065 50 5.50
Noir ZK2.5-BK 1SNK705066R0000 K705066 50 5.50
ZK2.5
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15 02
50.9 2"
1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
49.2 1.94" 41.7 1.64" Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG Tournevis plat
0.22 ... 0.5 mm²
26 ... 20 AWG
Souple avec embout double
2 conducteurs
par connexion Outil (pour Ø 3.5 mm
conducteur souple
sans embout) Ø 0.138 in
Courant nominal / Section nominale 24 A / 2.5 mm² 20 A / 12 AWG
24.6 0.97" Courant de courte durée admissible (1s) 300 A 396 A
Courant de court-circuit (conditions spécifiques) 100 kA
Pas 5.2 mm 0.205 in Tension nominale 1000 V 600 V
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Sécurité augmentée Ex e 693 V 21 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/IIC/IIIC
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx Haz Loc BV DNV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d’extrémité 2 mm 0.079 in Gris foncé EK2.5 1SNK705910R0000 K705910 20 1.80
3 Barrettes de 2 pôles 32 A (IEC) Orange JB5-2 1SNK905302R0000 K905302 50 1.30
3 4 jonction 3 pôles 32 A (IEC) JB5-3 1SNK905303R0000 K905303 50 2.00
4 pôles 32 A (IEC) JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles 32 A (IEC) JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles 32 A (IEC) JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles 32 A (IEC) JB5-50 1SNK905350R0000 K905350 10 36.00
5 6
4 Barrettes de jonction interpas 3 pôles 32 A (IEC) Orange JB85-3 1SNK900603R0000 K900603 10 2.80
5 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R2 1SNK900106R0000 K900106 20 3.80
6 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
7 8 7 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
8 Continuité de blindage SHBP 1SNK900601R0000 K900601 20 4.10
9 Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
9
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.
Blocs de jonction PI-Spring de mise à la terre
Description Couleur Type Réf. Article Pkg Masse 1SNK162023S0301
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZK2.5 Vert-jaune ZK2.5-PE 1SNK705150R0000 K705150 20 10.00
Données techniques valides uniquement pour les conducteurs en cuivre.
