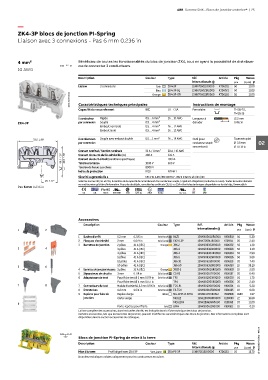

ABB Gamme SNK - Blocs de jonction entrelec® | 25

—
ZK4-3P blocs de jonction PI-Spring
Liaison avec 3 connexions - Pas 6 mm 0.236 in

4 mm² Bénéficiez de toutes les fonctionnalités du bloc de jonction ZK4, tout en ayant la possibilité de distribuer
ou de connecter 3 conducteurs.
10 AWG
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Liaison 3 connexions Gris ZK4-3P 1SNK706011R0000 K706011 50 11.00
Bleu ZK4-3P-BL 1SNK706021R0000 K706021 50 11.00
1SNK162037V0014 Caractéristiques techniques principales Instructions de montage
ZK4-3P-OR
K706031
1SNK706031R0000
50
11.00
Orange
Capacité de raccordement IEC UL - CSA Ferroviaire TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.5 ... 6 mm² 26 ... 10 AWG Longueur à 12.5 mm
ZK4-3P par connexion Souple 0.5 ... 4 mm² dénuder 0.492 in
Embout non isolé 0.5 ... 4 mm² 26 ... 12 AWG
Embout isolé 0.5 ... 4 mm² 26 ... 12 AWG
72.5 2.58" 2 conducteurs Souple avec embout double 0.5 ... 1 mm² 26 ... 18 AWG Outil (pour Tournevis plat
par connexion conducteur souple Ø 3.5 mm 02
sans embout) Ø 0.138 in
Courant nominal / Section nominale 32 A / 4 mm² 30 A / 10 AWG
50.1 1.97" 42.6 1.68" Courant de courte durée admissible (1s) 480 A 636 A
100 kA
Courant de court-circuit (conditions spécifiques)
Tension nominale
8000 V
Tension de tenue aux chocs 1000 V 600 V
Indice de protection IP20 NEMA 1
Sécurité augmentée Ex e 693 V 21 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/IIC/IIIC
29 1.14" Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
Pas 6 mm 0.236 in
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx Haz Loc BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé EK2.5-3P 1SNK705911R0000 K705911 20 2.40
3 Barrettes de jonction 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
3 4 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
5 6 50 pôles 41 A (IEC) JB6-50 1SNK906350R0000 K906350 10 38.10
4 Barrettes de jonction interpas 3 pôles 32 A (IEC) Orange JB85-3 1SNK900603R0000 K900603 10 2.80
5 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
6 Adaptateurs de test Pour fiche test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiche test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
7 8 7 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
8 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
9 Repères pour bloc de Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
9 MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction PI-Spring de mise à la terre
Description Couleur Type Réf. Article Pkg Masse 1SNK162027S0301 - Rév. B
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZK4-3P Vert-jaune ZK4-PE-3P 1SNK706151R0000 K706151 20 15.70
Données techniques valides uniquement pour les conducteurs en cuivre.
