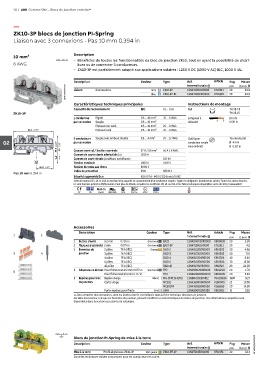

Page 34 - Gamme SNK Blocs de jonction entrelec®

30 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZK10-3P blocs de jonction PI-Spring
Liaison avec 3 connexions - Pas 10 mm 0.394 in

10 mm² Description
– Bénéficiez de toutes les fonctionnalités du bloc de jonction ZK10, tout en ayant la possibilité de distri-
6 AWG buer ou de connecter 3 conducteurs.
– ZK10-3P est parfaitement adapté aux applications solaires : 1250 V DC (1000 V AC) IEC, 1000 V UL.

Masse
Description Couleur Type Réf. Article Pkg (1 pce) g
internationale @
1SNK162095V0014 Liaison 3 connexions Bleu ZK10-3P 1SNK710011R0000 K710011 20 34.9
pce
Gris
1SNK710021R0000
K710021
20
34.9
ZK10-3P-BL
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5
ZK10-3P TH 35-15
1 conducteur Rigide 0.5 ... 16 mm² 20 ... 6 AWG Longueur à 15 mm
par connexion Souple 0.5 ... 10 mm² dénuder 0.591 in
Embout non isolé 0.5 ... 10 mm² 20 ... 8 AWG
96.3 3.79" Embout isolé 0.5 ... 10 mm² 20 ... 8 AWG
2 conducteurs Souple avec embout double 0.5 ... 4 mm² 20 ... 12 AWG Outil (pour Tournevis plat
02 par connexion conducteur souple Ø 4 mm
56.5 2.22" 49 1.93" Courant nominal / Section nominale 57 A / 10 mm² 56 A / 6 AWG sans embout) Ø 0.157 in
Courant de courte durée admissible (1s) 1200 A
Courant de court-circuit (conditions spécifiques) 100 kA
Tension nominale 1000 V 1000 V
40.8 1.61" Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Pas 10 mm 0.394 in
Sécurité augmentée Ex e 693 V 57 A - IM2 II 2 GD Ex eb I/II/IIIC
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d’extrémité 2 mm 0.079 in Gris foncé EK10-3P 1SNK710911R0000 K710911 20 4.5
3 Barrettes de 2 pôles 76 A (IEC) Orange JB10-2 1SNK910302R0000 K910302 50 4.60
3 4 jonction 3 pôles 76 A (IEC) JB10-3 1SNK910303R0000 K910303 50 7.10
4 pôles 76 A (IEC) JB10-4 1SNK910304R0000 K910304 40 9.40
5 pôles 76 A (IEC) JB10-5 1SNK910305R0000 K910305 30 12.00
10 pôles 76 A (IEC) JB10-10 1SNK910310R0000 K910310 20 24.00
4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
5
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction PI-Spring de mise à la terre
Description Couleur Type Réf. Article Pkg Masse 1SNK162061S0301
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZK10-3P Vert-jaune ZK10-PE-3P 1SNK710151R0000 K710151 20 43.3
Données techniques valides uniquement pour les conducteurs en cuivre.
