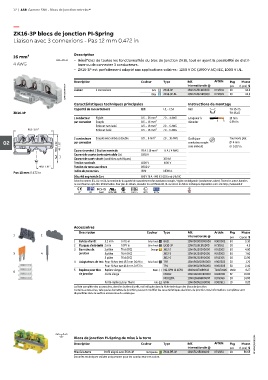

Page 36 - Gamme SNK Blocs de jonction entrelec®

32 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZK16-3P blocs de jonction PI-Spring
Liaison avec 3 connexions - Pas 12 mm 0.472 in

16 mm² Description
– Bénéficiez de toutes les fonctionnalités du bloc de jonction ZK16, tout en ayant la possibilité de distri-
4 AWG buer ou de connecter 3 conducteurs.
– ZK16-3P est parfaitement adapté aux applications solaires : 1250 V DC (1000 V AC) IEC, 1000 V UL.

Masse
Description Couleur Type Réf. Article Pkg (1 pce) g
internationale @
1SNK162098V0014 Liaison 3 connexions Gris ZK16-3P 1SNK712011R0000 K712011 20 44.3
pce
K712021
1SNK712021R0000
44.3
Bleu
ZK16-3P-BL
20
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5
ZK16-3P TH 35-15
1 conducteur Rigide 0.5 ... 25 mm² 20 ... 4 AWG Longueur à 15 mm
par connexion Souple 0.5 ... 16 mm² dénuder 0.591 in
Embout non isolé 0.5 ... 16 mm² 20 ... 6 AWG
98.3 3.87" Embout isolé 0.5 ... 16 mm² 20 ... 6 AWG
2 conducteurs Souple avec embout double 0.5 ... 6 mm² 20 ... 10 AWG Outil (pour Tournevis plat
02 par connexion conducteur souple Ø 4 mm
56.5 2.22" 49 1.93" Courant nominal / Section nominale 76 A / 16 mm² 75 A / 4 AWG sans embout) Ø 0.157 in
Courant de courte durée admissible (1s) 1920 A
Courant de court-circuit (conditions spécifiques) 100 kA
Tension nominale 1000 V 1000 V
40.8 1.61" Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Pas 12 mm 0.472 in
Sécurité augmentée Ex e 693 V 76 A - IM2 II 2 GD Ex eb I/II/IIIC
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d’extrémité 2 mm 0.079 in Gris foncé EK10-3P 1SNK710911R0000 K710911 20 4.5
3 Barrettes de 2 pôles 76 A (IEC) Orange JB12-2 1SNK912302R0000 K912302 50 4.90
3 4 jonction 3 pôles 76 A (IEC) JB12-3 1SNK912303R0000 K912303 50 7.60
5 pôles 76 A (IEC) JB12-5 1SNK912305R0000 K912305 20 12.90
4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
5
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction PI-Spring de mise à la terre
Description Couleur Type Réf. Article Pkg Masse 1SNK162063S0301
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZK16-3P Vert-jaune ZK16-PE-3P 1SNK712151R0000 K712151 20 56.65
Données techniques valides uniquement pour les conducteurs en cuivre.
