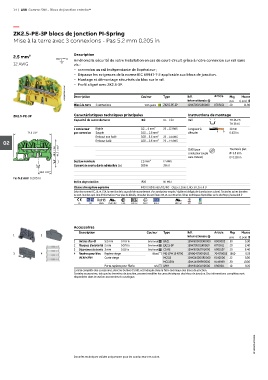

Page 38 - Gamme SNK Blocs de jonction entrelec®

34 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZK2.5-PE-3P blocs de jonction PI-Spring
Mise à la terre avec 3 connexions - Pas 5.2 mm 0.205 in

2.5 mm² Description
Améliorez la sécurité de votre installation en cas de court-circuit grâce à notre connexion sur rail sans
12 AWG vis :
– connexion au rail indépendante de l'opérateur ;
– Dépasse les exigences de la norme IEC 60947-7-2 applicable aux blocs de jonction.
– Montage et démontage sécurisés du bloc sur le rail.
– Profil aligné avec ZK2.5-3P.
1SNK162069V0014 Description Couleur Type Réf. Article Pkg Masse

Mise à la terre 3 connexions Vert-jaune ZK2.5-PE-3P internationale @ K705151 pce (1 pce) g
1SNK705151R0000
20
11.90
ZK2.5-PE-3P Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
71.2 2.8" par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
02 Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
49.2 1.94" 41.7 1.64" Outil (pour Tournevis plat
Ø 3.5 mm
conducteur souple
Section nominale 2.5 mm² 12 AWG sans embout) Ø 0.138 in
Courant de courte durée admissible (1s) 300 A 396 A
24.6 0.97"
Pas 5.2 mm 0.205 in
Indice de protection IP20 NEMA 1
Classe atmosphère explosive IM2 II 2 GD Ex eb I/IIC/IIIC – Classe I, Zone 1, AEx e II, Ex e II U
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx Haz Loc BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d’extrémité 2 mm 0.079 in Gris foncé EK2.5-3P 1SNK705911R0000 K705911 20 2.40
3 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
3 4 4 Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK162040S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
