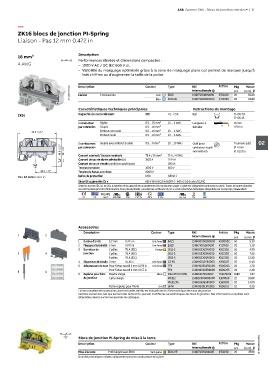

Page 35 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 31

—
ZK16 blocs de jonction PI-Spring
Liaison - Pas 12 mm 0.472 in

16 mm² Description
Performances élevées et dimensions compactes :
4 AWG – 1000 V AC / DC IEC 600 V UL
– Visibilité du marquage optimisée grâce à la zone de marquage plane qui permet de marquer jusqu'à
huit chiffres ou d'augmenter la taille de la police

Masse
1SNK162075V0014 Description 2 connexions Couleur Bleu Type Réf. Article Pkg (1 pce) g
internationale @
pce
Gris
20
Liaison
ZK16
1SNK712010R0000
K712010
33.80
1SNK712020R0000
33.80
ZK16-BL
20
K712020
Caractéristiques techniques principales Instructions de montage
ZK16 Capacité de raccordement IEC UL - CSA Rail TH 35-7.5
TH 35-15
1 conducteur Rigide 0.5 ... 25 mm² 20 ... 4 AWG Longueur à 15 mm
par connexion Souple 0.5 ... 16 mm² dénuder 0.591 in
Embout non isolé 0.5 ... 16 mm² 20 ... 6 AWG
82.5 3.25"
Embout isolé 0.5 ... 16 mm² 20 ... 6 AWG
2 conducteurs Souple avec embout double 0.5 ... 6 mm² 20 ... 10 AWG Outil (pour Tournevis plat 02
56.5 2.22" 49 1.93" par connexion conducteur souple Ø 4 mm
sans embout)
Ø 0.157 in
Courant nominal / Section nominale
Courant de courte durée admissible (1s) 76 A / 16 mm² 75 A / 4 AWG
1920 A
2544 A
Courant de court-circuit (conditions spécifiques) 100 kA
Tension nominale 1000 V 600 V
46.2 1.82" Tension de tenue aux chocs 8000 V
Pas 12 mm 0.472 in Indice de protection IP20 NEMA 1
Sécurité augmentée Ex e 693 V 69 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/IIC/IIIC
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx Haz Loc BV DNV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d’extrémité 2 mm 0.079 in Gris foncé EK10 1SNK710910R0000 K710910 20 3.30
3 Barrettes de 2 pôles 76 A (IEC) Orange JB12-2 1SNK912302R0000 K912302 50 4.90
3 4 jonction 3 pôles 76 A (IEC) JB12-3 1SNK912303R0000 K912303 50 7.60
5 pôles 76 A (IEC) JB12-5 1SNK912305R0000 K912305 20 12.90
4 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 6
6 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction PI-Spring de mise à la terre
Description Couleur Type Réf. Article Pkg Masse 1SNK162032S0301
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZK16 Vert-jaune ZK16-PE 1SNK712150R0000 K712150 20 47.00
Données techniques valides uniquement pour les conducteurs en cuivre.
