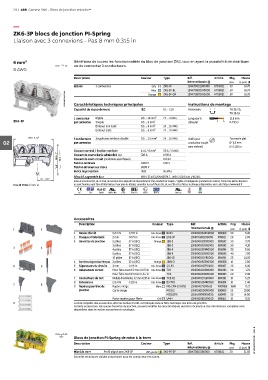

Page 32 - Gamme SNK Blocs de jonction entrelec®

28 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZK6-3P blocs de jonction PI-Spring
Liaison avec 3 connexions - Pas 8 mm 0.315 in

6 mm² Bénéficiez de toutes les fonctionnalités du bloc de jonction ZK6, tout en ayant la possibilité de distribuer
ou de connecter 3 conducteurs.
8 AWG
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Liaison 3 connexions Gris ZK6-3P 1SNK708011R0000 K708011 50 16.70
Bleu ZK6-3P-BL 1SNK708021R0000 K708021 50 16.70
1SNK162049V0014 Caractéristiques techniques principales Orange Instructions de montage
1SNK708031R0000
ZK6-3P-OR
16.70
K708031
50
Capacité de raccordement IEC UL - CSA Ferroviaire TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.5 ... 10 mm² 24 ... 8 AWG Longueur à 12.5 mm
ZK6-3P par connexion Souple 0.5 ... 6 mm² dénuder 0.492 in
Embout non isolé 0.5 ... 6 mm² 24 ... 10 AWG
Embout isolé 0.5 ... 6 mm² 24 ... 10 AWG
79.1 3.12" 2 conducteurs Souple avec embout double 0.5 ... 1.5 mm² 24 ... 16 AWG Outil (pour Tournevis plat
02 par connexion conducteur souple Ø 3.5 mm
sans embout) Ø 0.138 in
Courant nominal / Section nominale 41 A / 6 mm² 50 A / 8 AWG
50.9 2" 43.4 1.71" Courant de courte durée admissible (1s) 720 A 1008 A
100 kA
Courant de court-circuit (conditions spécifiques)
Tension nominale 1000 V 600 V
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Sécurité augmentée Ex e 693 V 37 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/IIC/IIIC
31 1.22"
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
Pas 8 mm 0.315 in ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx Haz Loc BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
internationale @ (1 pce) g
1 2 pce
1 Butées d’arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé EK6-3P 1SNK708911R0000 K708911 20 2.80
3 Barrettes de jonction 2 pôles 57 A (IEC) Orange JB8-2 1SNK908302R0000 K908302 50 2.70
3 pôles 57 A (IEC) JB8-3 1SNK908303R0000 K908303 50 4.10
3 4
4 pôles 57 A (IEC) JB8-4 1SNK908304R0000 K908304 50 5.60
5 pôles 57 A (IEC) JB8-5 1SNK908305R0000 K908305 40 7.00
10 pôles 57 A (IEC) JB8-10 1SNK908310R0000 K908310 20 14.20
4 Barrettes de jonction interpas 3 pôles 32 A (IEC) Orange JB85-3 1SNK900603R0000 K900603 10 2.80
5 6 5 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
6 Adaptateurs de test Pour fiche test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiche test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
7 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
8 Entretoises 2.8 mm 0.110 in Gris foncé ES-TC8 1SNK900104R0000 K900104 10 1.40
7 8
9 Repères pour bloc de Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
9 La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction PI-Spring de mise à la terre
Description Couleur Type Réf. Article Pkg Masse 1SNK162030S0301 - Rév. B
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZK6-3P Vert-jaune ZK6-PE-3P 1SNK708151R0000 K708151 20 21.50
Données techniques valides uniquement pour les conducteurs en cuivre.
