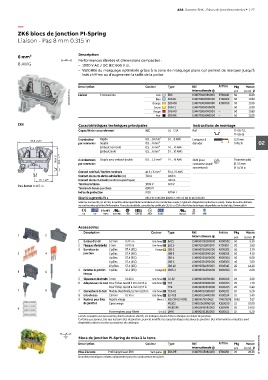

Page 31 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 27

—
ZK6 blocs de jonction PI-Spring
Liaison - Pas 8 mm 0.315 in

6 mm² Description
Performances élevées et dimensions compactes :
8 AWG – 1000 V AC / DC IEC 600 V UL
– Visibilité du marquage optimisée grâce à la zone de marquage plane qui permet de marquer jusqu'à
huit chiffres ou d'augmenter la taille de la police

Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
1SNK162045V0014 Liaison 2 connexions Bleu ZK6 1SNK708010R0000 K708010 50 11.80
Gris
11.80
1SNK708020R0000
ZK6-BL
K708020
50
Orange
ZK6-YL
1SNK708060R0000
50
11.80
Jaune ZK6-OR 1SNK708030R0000 K708030 50 11.80
–
Rouge ZK6-RD 1SNK708062R0000 – 50 11.80
Noir ZK6-BK 1SNK708066R0000 – 50 11.80
ZK6 Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.5 ... 10 mm² 24 ... 8 AWG Longueur à 12.5 mm
57.5 2.26"
par connexion Souple 0.5 ... 6 mm² dénuder 0.492 in 02
Embout non isolé 0.5 ... 6 mm² 24 ... 10 AWG
Embout isolé 0.5 ... 6 mm² 24 ... 10 AWG
50.9 2" 43.4 1.71" 2 conducteurs Souple avec embout double 0.5 ... 1.5 mm² 24 ... 16 AWG Outil (pour Tournevis plat
par connexion
conducteur souple
Ø 0.138 in
sans embout) Ø 3.5 mm
Courant nominal / Section nominale 41 A / 6 mm² 50 A / 8 AWG
Courant de courte durée admissible (1s) 720 A 1008 A
31 1.22" Courant de court-circuit (conditions spécifiques) 100 kA
Tension nominale 1000 V 600 V
Pas 8 mm 0.315 in
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Sécurité augmentée Ex e 693 V 37 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/IIC/IIIC
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx Haz Loc BV DNV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d’extrémité 2 mm 0.079 in Gris foncé EK2.5 1SNK705910R0000 K705910 20 1.80
3 Barrettes de 2 pôles 57 A (IEC) Orange JB8-2 1SNK908302R0000 K908302 50 2.70
3 4 jonction 3 pôles 57 A (IEC) JB8-3 1SNK908303R0000 K908303 50 4.10
4 pôles 57 A (IEC) JB8-4 1SNK908304R0000 K908304 50 5.60
5 pôles 57 A (IEC) JB8-5 1SNK908305R0000 K908305 40 7.00
10 pôles 57 A (IEC) JB8-10 1SNK908310R0000 K908310 20 14.20
4 Barrettes de jonction 3 pôles 32 A (IEC) Orange JB85-3 1SNK900603R0000 K900603 10 2.80
5 6
interpas
5 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R2 1SNK900106R0000 K900106 20 3.80
6 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
7 8 7 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
8 Entretoises 2.8 mm 0.110 in Gris foncé ES-TC8 1SNK900104R0000 K900104 10 1.40
9 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
9 MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.
Blocs de jonction PI-Spring de mise à la terre
Description Couleur Type Réf. Article Pkg Masse 1SNK162029S0301
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZK6 Vert-jaune ZK6-PE 1SNK708150R0000 K708150 20 20.30
Données techniques valides uniquement pour les conducteurs en cuivre.
