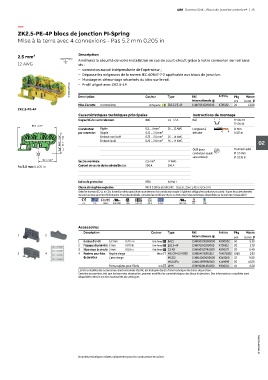

ABB  Gamme SNK - Blocs de jonction entrelec®  |  35


         —
         ZK2.5-PE-4P blocs de jonction PI-Spring
         Mise à la terre avec 4 connexions - Pas 5.2 mm 0.205 in



         2.5 mm²                    Description
                                    Améliorez la sécurité de votre installation en cas de court-circuit grâce à notre connexion sur rail sans
         12 AWG                     vis :
                                       – connexion au rail indépendante de l'opérateur ;
                                       – Dépasse les exigences de la norme IEC 60947-7-2 applicable aux blocs de jonction.
                                       – Montage et démontage sécurisés du bloc sur le rail.
                                1SNK162032V0014
                                       – Profil aligné avec ZK2.5-4P.
                                                                                      Réf.
                                                                  Couleur
                                    Description
                                                                                                              Masse
                                                                            Type
                                                                                      internationale @  Article  Pkg  (1 pce) g
                                                                                                         pce
                                    Mise à la terre  4 connexions  Vert-jaune  ZK2.5-PE-4P  1SNK705152R0000  K705152  20  13.60
         ZK2.5-PE-4P
                                    Caractéristiques techniques principales            Instructions de montage
                                    Capacité de raccordement      IEC       UL - CSA   Rail              TH 35-7.5
                                                                                                         TH 35-15
               86.7  3.41"
                                    1 conducteur   Rigide         0.2 ... 4 mm²  26 ... 12 AWG  Longueur à   11 mm
                                    par connexion  Souple         0.22 ... 2.5 mm²     dénuder           0.433 in
                            49.2  1.94"  41.7  1.64"  Embout non isolé  0.22 ... 2.5 mm²  26 ... 14 AWG             02
                                             Embout isolé
                                                                  0.22 ... 2.5 mm²
                                                                            26 ... 14 AWG
                                                                                       Outil (pour       Tournevis plat
                                                                                       conducteur souple   Ø 3.5 mm
                                                                                       sans embout)      Ø 0.138 in
                    40.1 1.58"
                                    Section nominale              2.5 mm²   12 AWG
         Pas 5.2 mm 0.205 in        Courant de courte durée admissible (1s)  300 A  396 A
                                    Indice de protection          IP20      NEMA 1
                                    Classe atmosphère explosive   IM2 II 2 GD Ex eb I/IIC/IIIC – Classe I, Zone 1, AEx e II, Ex e II U
                                    Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
                                    ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
                                      CE   CB  RoHS  USR CNR  CSA  EAC Ex  ATEX  IECEx  Haz Loc  BV  DNV




                                    Accessoires
                                      Description                   Couleur  Type     Réf.        Article  Pkg  Masse
         1           2                                                                internationale @   pce  (1 pce) g
                                    1  Butées d'arrêt  5.2 mm   0.205 in  Gris foncé  BAZ1  1SNK900002R0000  K900002  50  5.30
                                    2  Flasques d’extrémité 2 mm   0.079 in  Gris foncé  EK2.5-4P  1SNK705912R0000  K705912  20  2.70
                                    3  Séparateurs de circuits 3 mm   0.118 in  Gris foncé  CS-R3  1SNK900107R0000  K900107  20  6.40
         3           4              4  Repères pour bloc  Repère vierge  Blanc  MG-CPM 13 41790  1SNB041790R0512  704179005 1960  0.23
                                      de jonction  Carte vierge             MC512     1SNK140000R0000  K140000  22  9.00
                                                                            MC512PA   1SNK149999R0000  K149999  20  10.00
                                                 Porte-repères pour filerie  Gris  UMH  1SNK900611R0000  K900611  10  0.20
                                    La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
                                    Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
                                    disponibles dans la section accessoires du catalogue.















                                                                                                                    1SNK162041S0301



                                    Données techniques valides uniquement pour les conducteurs en cuivre.
