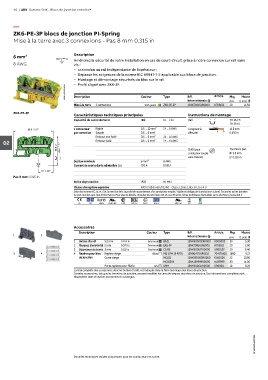

40 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZK6-PE-3P blocs de jonction PI-Spring
Mise à la terre avec 3 connexions - Pas 8 mm 0.315 in

6 mm² Description
Améliorez la sécurité de votre installation en cas de court-circuit grâce à notre connexion sur rail sans
8 AWG vis :
– connexion au rail indépendante de l'opérateur ;
– Dépasse les exigences de la norme IEC 60947-7-2 applicable aux blocs de jonction.
– Montage et démontage sécurisés du bloc sur le rail.
– Profil aligné avec ZK6-3P.
1SNK162082V0014 Description Couleur Type Réf. Article Masse

internationale @ Pkg (1 pce) g
pce
Mise à la terre 3 connexions Vert-jaune ZK6-PE-3P 1SNK708151R0000 K708151 20 21.50
ZK6-PE-3P Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5
TH 35-15
85.6 3.37" 1 conducteur Rigide 0.5 ... 10 mm² 24 ... 8 AWG Longueur à 12.5 mm
par connexion Souple 0.5 ... 6 mm² dénuder 0.492 in
Embout non isolé 0.5 ... 6 mm² 24 ... 10 AWG
02 Embout isolé 0.5 ... 6 mm² 24 ... 10 AWG
50.9 2" 43.4 1.71" Outil (pour Tournevis plat
conducteur souple
sans embout) Ø 3.5 mm
Ø 0.138 in
Section nominale 6 mm² 8 AWG
Courant de courte durée admissible (1s) 720 A 1008 A
31 1.22"
Pas 8 mm 0.315 in
Indice de protection IP20 NEMA 1
Classe atmosphère explosive IM2 II 2 GD Ex eb I/IIC/IIIC – Classe I, Zone 1, AEx e II, Ex e II U
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx Haz Loc BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d’extrémité 2 mm 0.079 in Gris foncé EK6-3P 1SNK708911R0000 K708911 20 2.80
3 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
3 4 4 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK162046S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
