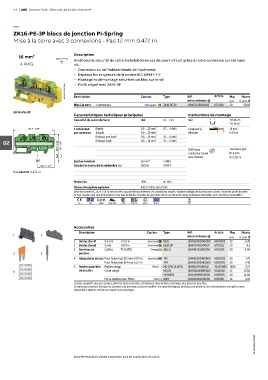

44 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZK16-PE-3P blocs de jonction PI-Spring
Mise à la terre avec 3 connexions - Pas 12 mm 0.472 in

16 mm² Description
Améliorez la sécurité de votre installation en cas de court-circuit grâce à notre connexion sur rail sans
4 AWG vis :
– Connexion au rail indépendante de l'opérateur
– Dépasse les exigences de la norme IEC 60947-7-2
– Montage et démontage sécurisés du bloc sur le rail
– Profil aligné avec ZK16-3P
1SNK162100V0014 Article
Réf.
Description
Masse
Couleur
Type
internationale @ Pkg (1 pce) g
pce
Mise à la terre 3 connexions Vert-jaune ZK16-PE-3P 1SNK712151R0000 K712151 20 56.65
ZK16-PE-3P
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5
TH 35-15
101.1 3.98" 1 conducteur Rigide 0.5 ... 25 mm² 20 ... 4 AWG Longueur à 15 mm
par connexion Souple 0.5 ... 16 mm² dénuder 0.591 in
Embout non isolé 0.5 ... 16 mm² 20 ... 6 AWG
02 Embout isolé 0.5 ... 16 mm² 20 ... 6 AWG
56.5 2.22" 49 1.93" Outil (pour Tournevis plat
conducteur souple Ø 4 mm
sans embout) Ø 0.157 in
Section nominale 16 mm² 4 AWG
40.8 1.61" Courant de courte durée admissible (1s) 1920 A 2544 A
Pas 12 mm 0.472 in

Protection IP20 NEMA 1
Classe atmosphère explosive IM2 II 2 GD Ex eb I/II/IIIC
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.ABB.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Butées d'arrêt 2 mm 0.079 in Gris foncé EK10-3P 1SNK710911R0000 K710911 20 4.5
3 Barrettes de 2 pôles 76 A (IEC) Orange JB12-2 1SNK912302R0000 K912302 50 4.90
3 4 jonction
4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
5
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK162064S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
