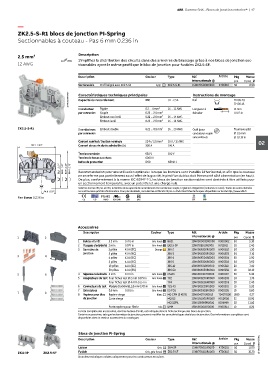

Page 51 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 47

—
ZK2.5-S-R1 blocs de jonction PI-Spring
Sectionnables à couteau - Pas 6 mm 0.236 in

2.5 mm² Description
Simplifiez la distribution des circuits dans des armoires de brassage grâce à nos blocs de jonction sec-
12 AWG tionnables ayant le même profil que le bloc de jonction pour fusibles ZK2.5-SF.

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Sectionnable Profil aligné avec ZK2.5-SF Gris ZK2.5-S-R1 1SNK706310R0000 K706310 50 8.90
1SNK162088V0014 Caractéristiques techniques principales UL - CSA Instructions de montage TH 35-7.5
Rail
Capacité de raccordement
IEC
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
ZK2.5-S-R1 2 conducteurs Embout double 0.22 ... 0.5 mm² 26 ... 20 AWG Outil (pour Tournevis plat
par connexion conducteur souple Ø 3.5 mm
sans embout) Ø 0.138 in
Courant nominal / Section nominale 20 A / 2.5 mm² 20 A / 12 AWG 02
63.1 2.48" Courant de courte durée admissible (1s) 300 A 396 A
Tension nominale 630 V 300 V
Tension de tenue aux chocs 6000 V
Indice de protection IP20 NEMA 1
56.1 2.21" 48.6 1.91" 62.9 2.48" 55.4 2.18" Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontal, et afin que le couteau

ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté alimentation (en haut).
De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables sont destinés à être utilisés pour
un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
24.6 0.97" ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
Pas 6 mm 0.236 in
CE CB RoHS USR CNR CSA EAC BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d’extrémité 2 mm 0.079 in Gris foncé EK2.5-3P 1SNK705911R0000 K705911 20 2.40
3 Barrettes de 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
3 4 4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
50 pôles 41 A (IEC) JB6-50 1SNK906350R0000 K906350 10 38.10
5 6 4 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
6 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
7 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
7 8
8 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction PI-Spring
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Liaison Gris ZK4-3P 1SNK706011R0000 K706011 50 11.00 1SNK162037S0301
ZK4-3P ZK2.5-SF Fusible Gris, gris foncé ZK2.5-SF 1SNK706410R0000 K706410 50 16.20
Données techniques valides uniquement pour les conducteurs en cuivre.
