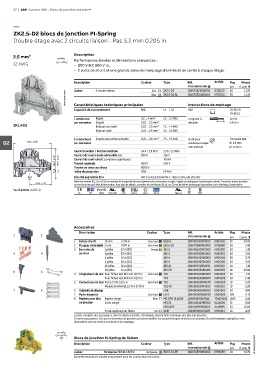

Page 56 - Gamme SNK Blocs de jonction entrelec®

52 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZK2.5-D2 blocs de jonction PI-Spring
Double étage avec 2 circuits liaison - Pas 5.2 mm 0.205 in

2.5 mm² Description
Performances élevées et dimensions compactes :
12 AWG – 800 V IEC 600 V UL,
– 2 puits de shunt et une grande zone de marquage d'entrée et de sortie à chaque étage.

Description Couleur Type Réf. Article Pkg Masse
internationale @ K705210 pce (1 pce) g
Liaison
ZK2.5-D2
11.20
50
1SNK705210R0000
2 circuits liaison
Gris
1SNK162060V0014 Bleu ZK2.5-D2-BL 1SNK705220R0000 K705220 50 11.20
Caractéristiques techniques principales
Capacité de raccordement IEC UL - CSA Instructions de montage TH 35-7.5
Rail
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
ZK2.5-D2 Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
2 conducteurs Souple avec embout double 0.22 ... 0.5 mm² 26 ... 20 AWG Outil (pour Tournevis plat
02 78.5 3.09" par connexion conducteur souple Ø 3.5 mm
sans embout) Ø 0.138 in
Courant nominal / Section nominale 24 A / 2.5 mm² 20 A / 12 AWG
300 A
396 A
Courant de courte durée admissible (1s)
69.2 2.72" 61.7 2.43" Courant de court-circuit (conditions spécifiques) 800 V 100 kA
600 V
Tension nominale
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Sécurité augmentée Ex e 693 V 21 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/IIC/IIIC
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
44.6 1.76" ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
Pas 5.2 mm 0.205 in
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx Haz Loc BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d’extrémité 2 mm 0.079 in Gris foncé EK2.5-D2 1SNK705960R0000 K705960 20 3.40
3 Barrettes de 2 pôles 32 A (IEC) Orange JB5-2 1SNK905302R0000 K905302 50 1.30
3 4 jonction 3 pôles 32 A (IEC) JB5-3 1SNK905303R0000 K905303 50 2.00
4 pôles 32 A (IEC) JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles 32 A (IEC) JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles 32 A (IEC) JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles 32 A (IEC) JB5-50 1SNK905350R0000 K905350 10 36.00
5 6
4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
7 8 6 Continuité de blindage SHB 1SNK900602R0000 K900602 20 4.90
7 Porte-étiquette Gris foncé LH-J 1SNK900606R0000 K900606 100 0.73
8 Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction PI-Spring de liaison
Description Couleur Type Réf. Article Pkg Masse 1SNK162033S0301
internationale @ pce (1 pce) g
Liaison Profil aligné avec ZK2.5-D2 et ZK2.5-D1 Vert-jaune ZK2.5-D1-PE 1SNK705250R0000 K705250 20 15.70
Données techniques valides uniquement pour les conducteurs en cuivre.
