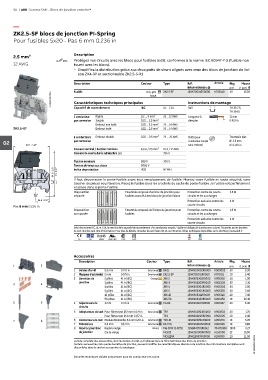

Page 54 - Gamme SNK Blocs de jonction entrelec®

50 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZK2.5-SF blocs de jonction PI-Spring
Pour fusibles 5x20 - Pas 6 mm 0.236 in

2.5 mm² Description
Protégez vos circuits avec les blocs pour fusibles 5x20, conformes à la norme IEC 60947-7-3 (fusible non
12 AWG fourni avec les blocs).
– Simplifiez la distribution grâce aux deux puits de shunt alignés avec ceux des blocs de jonction de liai-
son ZK4-3P et sectionnable ZK2.5-S-R1
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Fusible Gris, gris ZK2.5-SF 1SNK706410R0000 K706410 50 16.20
1SNK162090V0014 Caractéristiques techniques principales Instructions de montage
foncé
Rail
Capacité de raccordement
TH 35-7.5,
IEC
UL - CSA
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
ZK2.5-SF Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
2 conducteurs Embout double 0.22 ... 0.5 mm² 26 ... 20 AWG Outil (pour Tournevis plat
02 63.1 2.48" par connexion conducteur souple Ø 3.5 mm
Ø 0.138 in
sans embout)
Courant nominal / Section nominale 6.3 A / 2.5 mm² 16 A / 12 AWG
Courant de courte durée admissible (1s) 396 A
Tension nominale 500 V 300 V
Tension de tenue aux chocs 6000 V
81.5 3.21" 74 2.91" Indice de protection IP20 NEMA 1
Il faut déconnecter le porte-fusible avant tout remplacement de fusible. Montez votre fusible en toute sécurité, sans
toucher de pièces sous tension. Placez le fusible dans les crochets du cache du porte-fusible ; le fusible est parfaitement
en place dans le porte-fusible.
Disposition Ensemble composé d'un bloc de jonction pour Protection contre les courts- 2.5 W
séparée fusibles associé à des blocs de jonction liaison circuits et les surcharges
24.6 0.97" Protection exclusive contre les 4 W
Pas 6 mm 0.236 in courts-circuits
Disposition Ensemble composé de 5 blocs de jonction pour Protection contre les courts- 1.6 W
composée fusibles circuits et les surcharges
Protection exclusive contre les 4 W
courts-circuits
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr

CE CB RoHS USR CNR CSA EAC BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d’extrémité 2 mm 0.079 in Gris foncé EK2.5-3P 1SNK705911R0000 K705911 20 2.40
3 Barrettes de 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
3 4
4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
50 pôles 41 A (IEC) JB6-50 1SNK906350R0000 K906350 10 38.10
5 6 4 Séparateurs de 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
circuits
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
7 8 6 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
7 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
8 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont 1SNK162021S0301
disponibles dans la section accessoires du catalogue.
Données techniques valides uniquement pour les conducteurs en cuivre.
