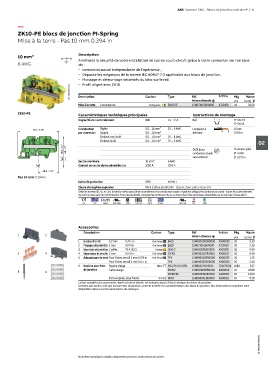

ABB Gamme SNK - Blocs de jonction entrelec® | 41

—
ZK10-PE blocs de jonction PI-Spring
Mise à la terre - Pas 10 mm 0.394 in

10 mm² Description
Améliorez la sécurité de votre installation en cas de court-circuit grâce à notre connexion sur rail sans
6 AWG vis :
– connexion au rail indépendante de l'opérateur ;
– Dépasse les exigences de la norme IEC 60947-7-2 applicable aux blocs de jonction.
– Montage et démontage sécurisés du bloc sur le rail.
– Profil aligné avec ZK10.
1SNK162083V0014 Description Couleur Type Réf. Article Masse

internationale @ Pkg (1 pce) g
pce
Mise à la terre 2 connexions Vert-jaune ZK10-PE 1SNK710150R0000 K710150 20 36.20
ZK10-PE Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5
TH 35-15
1 conducteur Rigide 0.5 ... 16 mm² 20 ... 6 AWG Longueur à 15 mm
87.7 3.45"
par connexion Souple 0.5 ... 10 mm² dénuder 0.591 in
Embout non isolé 0.5 ... 10 mm² 20 ... 8 AWG
Embout isolé 0.5 ... 10 mm² 20 ... 8 AWG 02
56.5 2.2" 49 1.9" Outil (pour Tournevis plat
Ø 4 mm
conducteur souple
sans embout) Ø 0.157 in
Section nominale 10 mm² 6 AWG
Courant de courte durée admissible (1s) 1200 A 1596 A
46.2 1.18"
Pas 10 mm 0.394 in
Indice de protection IP20 NEMA 1
Classe atmosphère explosive IM2 II 2 GD Ex eb I/IIC/IIIC – Classe I, Zone 1, AEx e II, Ex e II U
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx Haz Loc BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d’extrémité 2 mm 0.079 in Gris foncé EK10 1SNK710910R0000 K710910 20 3.30
3 Barrettes de jonction 2 pôles 76 A (IEC) Orange JB10-2 1SNK910302R0000 K910302 50 4.60
3 4 4 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
6 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
5 6
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK162047S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
