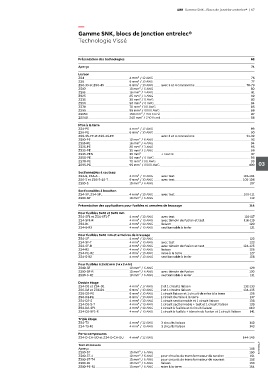

ABB  Gamme SNK - Blocs de jonction entrelec®  |  67


                                    —
                                    Gamme SNK, blocs de jonction entrelec®
                                    Technologie Vissé




                                    Présentation des technologies                                               68
                                    Aperçu                                                                       74
                                    Liaison
                                    ZS4 ____________________________ 4 mm² / 12 AWG _____________________________________________________________ 76
                                    ZS6 ____________________________ 6 mm² / 10 AWG _____________________________________________________________ 77
                                    ZS6-3S et ZS6-4S _______________ 6 mm² / 10 AWG ____ avec 3 et 4 connexions ________________________________ 78-79
                                    ZS10 ___________________________ 10 mm² / 6 AWG _____________________________________________________________ 80
                                    ZS16 ___________________________ 16 mm² / 4 AWG _____________________________________________________________ 81
                                    ZS25 ___________________________ 25 mm² / 3 AWG _____________________________________________________________ 82
                                    ZS35 ___________________________ 35 mm² / 0 AWG _____________________________________________________________ 83
                                    ZS50 ___________________________ 50 mm² / 0 AWG _____________________________________________________________ 84
                                    ZS70 ___________________________ 70 mm² / 00 AWG ____________________________________________________________ 85
                                    ZS95 ___________________________ 95 mm² / 0000 AWG _________________________________________________________ 86
                                    ZS150 __________________________ 150 mm² / 350 Kcmil _________________________________________________________ 87
                                    ZS240 __________________________ 240 mm² / 240 Kcmil _________________________________________________________ 88
                                    Mise à la terre
                                    ZS4-PE _________________________ 4 mm² / 12 AWG _____________________________________________________________ 89
                                    ZS6-PE _________________________ 6 mm² / 10 AWG _____________________________________________________________ 90
                                    ZS6-3S-PE et ZS6-4S-PE _____________________________ avec 3 et 4 connexions ________________________________ 91-92
                                    ZS10-PE ________________________ 10 mm² / 6 AWG _____________________________________________________________ 93
                                    ZS16-PE ________________________ 16 mm² / 4 AWG _____________________________________________________________ 94
                                    ZS25-PE ________________________ 25 mm² / 3 AWG _____________________________________________________________ 95
                                    ZS35-PE ________________________ 35 mm² / 2 AWG _____________________________________________________________ 96
                                    ZS35-PEN ______________________ 35 mm²  ___________ + neutre ________________________________________________ 97
                                    ZS50-PE ________________________ 50 mm² / 0 AWG _____________________________________________________________ 98
                                    ZS70-PE ________________________ 70 mm² / 00 AWG ____________________________________________________________ 99
                                    ZS95-PE ________________________ 95 mm² / 0000 AWG ________________________________________________________ 100 03
                                    Sectionnables à couteau
                                    ZS4-S, ZS4-S... __________________ 4 mm² / 10 AWG ____ avec test ___________________________________________ 101-104
                                    ZS6-S et ZS6-S-4S-T _____________ 6 mm² / 10 AWG ____ avec test ___________________________________________ 105-106
                                    ZS10-S _________________________ 10 mm² / 6 AWG ____________________________________________________________ 107
                                    Sectionnables à bouchon
                                    ZS4-SP, ZS4-SP... ________________ 4 mm² / 10 AWG  ____ avec test ____________________________________________108-111
                                    ZS10-SP ________________________ 10 mm² / 6 AWG ____________________________________________________________ 112
                                    Présentation des applications pour fusibles et armoires de brassage         114
                                    Pour fusibles 5x20 et 5x25 mm
                                    ZS4-SF1 et ZS4-SF1-T ____________ 4 mm² / 10 AWG ____ avec test ____________________________________________ 116-117
                                    ZS4-SF1-R ______________________ 4 mm² / 10 AWG ____ avec témoin de fusion et test _________________________118-119
                                    ZS4-R1 _________________________ 4 mm² / 10 AWG ____ liaison _________________________________________________ 120
                                    ZS4-S-R3 _______________________ 4 mm² / 10 AWG ____ sectionnable à levier ____________________________________ 121
                                    Pour fusibles 5x20 mm et armoires de brassage
                                    ZS4-SF _________________________ 4 mm² / 10 AWG ____________________________________________________________ 122
                                    ZS4-SF-T _______________________ 4 mm² / 10 AWG ____ avec test  ______________________________________________ 123
                                    ZS4-SF-R _______________________ 4 mm² / 10 AWG ____ avec témoin de fusion et test ________________________ 124-125
                                    ZS4-R2 _________________________ 4 mm² / 10 AWG ____ liaison _________________________________________________ 126
                                    ZS4-PE-R2 ______________________ 4 mm² / 10 AWG ____ mise à la terre __________________________________________ 127
                                    ZS4-S-R2 _______________________ 4 mm² / 10 AWG ____ sectionnable à levier ____________________________________ 128
                                    Pour fusibles 6.3x32 mm (¼ x 1¼ in)
                                    ZS10-SF ________________________ 10 mm² / 6 AWG ____________________________________________________________ 129
                                    ZS10-SF-R ______________________ 10 mm² / 6 AWG ____ avec témoin de fusion __________________________________ 130
                                    ZS10-S-R2 ______________________ 10 mm² / 6 AWG ____ sectionnable à levier ____________________________________ 131
                                    Double étage
                                    ZS4-D2 et ZS4-D1 _______________ 4 mm² / 12 AWG ____2 et 1 circuits liaison ________________________________ 132-133
                                    ZS6-D2 et ZS6-D1 _______________ 6 mm² / 10 AWG ____2 et 1 circuits liaison ________________________________ 134-135
                                    ZS6-D2-PE ______________________ 6 mm² / 10 AWG ____1 circuit liaison et 1 circuit de mise à la terre ______________ 136
                                    ZS6-D1-PE ______________________ 6 mm² / 10 AWG ____1 circuit de mise à la terre _______________________________ 137
                                    ZS4-D2-S _______________________ 4 mm² / 10 AWG ____1 circuit sectionnable et 1 circuit liaison __________________ 138
                                    ZS4-D2-S-T _____________________ 4 mm² / 10 AWG ____1 circuit sectionnable + test et 1 circuit liaison _____________ 139
                                    ZS4-D2-SF1 _____________________ 4 mm² / 10 AWG ____1 circuit à fusible et 1 circuit liaison _______________________ 140
                                    ZS4-D2-SF1-R ___________________ 4 mm² / 10 AWG ____1 circuit à fusible + témoin de fusion et 1 circuit liaison ____ 141
                                    Triple étage
                                    ZS4-T3 _________________________ 4 mm² / 12 AWG ____ 3 circuits liaison ________________________________________ 142
                                    ZS4-T3-R1 ______________________ 4 mm² / 10 AWG ____ 3 circuits liaison ________________________________________ 143
                                    Porte-composants
                                    ZS4-D-CH-UD et ZS4-D-CH-DU ___ 4 mm² / 12 AWG ________________________________________________________ 144-145
                                    Test et mesure
                                    Aperçu _____________________________________________________________________________________________________ 146  Summary_3
                                    ZS10-ST ________________________ 10 mm² / 6 AWG ____________________________________________________________ 150
                                    ZS10-ST-1 ______________________ 10 mm² / 6 AWG ____pour circuits de transformateur de tension _______________ 151
                                    ZS10-ST-T4 _____________________ 10 mm² / 6 AWG ____pour circuits de transformateur de courant _______________ 152
                                    ZS10-R1 ________________________ 10 mm² / 6 AWG ____liaison _________________________________________________ 153
                                    ZS10-PE-R1 _____________________ 10 mm² / 6 AWG ____mise à la terre __________________________________________ 154
