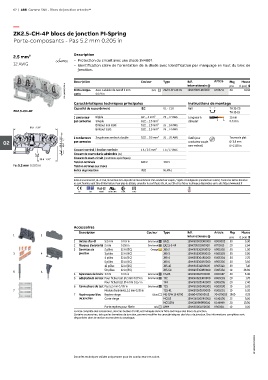

Page 66 - Gamme SNK Blocs de jonction entrelec®

62 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZK2.5-CH-4P blocs de jonction PI-Spring
Porte-composants - Pas 5.2 mm 0.205 in

2.5 mm² Description
– Protection du circuit avec une diode 1N4007.
12 AWG – Identification claire de l’orientation de la diode avec identification par marquage en haut du bloc de
jonction.

Masse
Description Couleur Type Réf. Article Pkg (1 pce) g
1SNK162108V0014 Porte-compo- Avec 1 alvéole de test Ø 2 mm Gris ZK2.5-CH-4P-RL 1SNK705711R0000 K705711 50 10.91
internationale @
pce
sants
0.079 in
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5
ZK2.5-CH-4P TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
86.1 3.39"
Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG

02 50.6 1.99" 43.1 1.7" 2 conducteurs Souple avec embout double 0.22 ... 0.5 mm² 26 ... 20 AWG Outil (pour Tournevis plat
Ø 3.5 mm
par connexion
conducteur souple
sans embout)
Ø 0.138 in
Courant nominal / Section nominale 1 A / 2.5 mm² 1 A / 12 AWG
Courant de courte durée admissible (1s)
Courant de court-circuit (conditions spécifiques)
38.8 1.53"
Tension nominale 630 V 300 V
Pas 5.2 mm 0.205 in Tension de tenue aux chocs
Indice de protection IP20 NEMA 1
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d’extrémité 2 mm 0.158 in Gris foncé EK2.5-S-4P 1SNK705913R0000 K705913 20 2.94
3 Barrettes de 2 pôles 32 A (IEC) Orange JB5-2 1SNK905302R0000 K905302 50 1.30
3 4 jonction 3 pôles 32 A (IEC) JB5-3 1SNK905303R0000 K905303 50 2.00
4 pôles 32 A (IEC) JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles 32 A (IEC) JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles 32 A (IEC) JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles 32 A (IEC) JB5-50 1SNK905350R0000 K905350 10 36.00
5 6
4 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
6 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
7 Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
7 Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK162072S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
