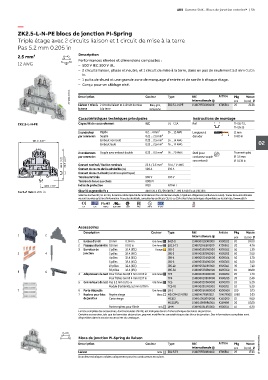

Page 63 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 59

—
ZK2.5-L-N-PE blocs de jonction PI-Spring
Triple étage avec 2 circuits liaison et 1 circuit de mise à la terre
Pas 5.2 mm 0.205 in

2.5 mm² Description
Performances élevées et dimensions compactes :
12 AWG – 500 V IEC 300 V UL.
– 2 circuits liaison, phase et neutre, et 1 circuit de mise à la terre, dans un pas de seulement 5.2 mm 0.205
in.
– 1 puits de shunt et une grande zone de marquage d'entrée et de sortie à chaque étage.
– Conçu pour un câblage aisé.
1SNK162113V0014 Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
Liaison + mise à 2 circuits liaison et 1 circuit de mise
Bleu, gris,
la terre à la terre vert-jaune ZK2.5-L-N-PE 1SNK705513R0000 K705513 25 21.38
Caractéristiques techniques principales Instructions de montage
ZK2.5-L-N-PE Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
101.9 3.97" Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG 02
Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
2 conducteurs Souple avec embout double 0.22 ... 0.5 mm² 26 ... 20 AWG Outil (pour Tournevis plat
par connexion conducteur souple Ø 3.5 mm
82.2 3.22" 74.7 2.91" Courant nominal / Section nominale 22 A / 2.5 mm² 20 A / 12 AWG sans embout) Ø 0.138 in
Courant de courte durée admissible (1s) 300 A 396 A
Courant de court-circuit (conditions spécifiques)
Tension nominale 500 V 300 V
Tension de tenue aux chocs 8000 V
44.9 1.73" Indice de protection IP20 NEMA 1
Pas 5.2 mm 0.205 in Sécurité augmentée Ex e 440 V 20 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/IIC/IIIC
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC ATEX IECEx BV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d’extrémité 0.8 mm 0.031 in Gris foncé EK2.5-T3 1SNK705961R0000 K705961 20 4.76
3 Barrettes de 2 pôles 32 A (IEC) Orange JB5-2 1SNK905302R0000 K905302 50 1.30
3 4 jonction 3 pôles 32 A (IEC) JB5-3 1SNK905303R0000 K905303 50 2.00
4 pôles 32 A (IEC) JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles 32 A (IEC) JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles 32 A (IEC) JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles 32 A (IEC) JB5-50 1SNK905350R0000 K905350 10 36.00
5 6
4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
7 6 Porte-étiquette Gris foncé LH-J 1SNK900606R0000 K900606 100 0.73
7 Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction PI-Spring de liaison
Description Couleur Type Réf. Article Pkg Masse 1SNK162079S0301
internationale @ pce (1 pce) g
Liaison Gris ZK2.5-T3 1SNK705510R0000 K705510 25 17.33
Données techniques valides uniquement pour les conducteurs en cuivre.
