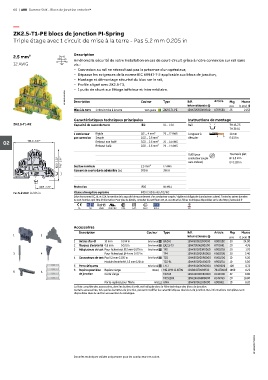

60 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZK2.5-T1-PE blocs de jonction PI-Spring
Triple étage avec 1 circuit de mise à la terre - Pas 5.2 mm 0.205 in

2.5 mm² Description
Améliorez la sécurité de votre installation en cas de court-circuit grâce à notre connexion sur rail sans
12 AWG vis :
– Connexion au rail ne nécessitant pas la présence d'un opérateur,
– Dépasse les exigences de la norme IEC 60947-7-2 applicable aux blocs de jonction,
– Montage et démontage sécurisé du bloc sur le rail,
– Profile aligné avec ZK2.5-T3,
– 1 puits de shunt sur l'étage inférieur et intermédiaire.
1SNK162111V0014 Description Couleur Type Réf. Article Masse

internationale @ Pkg (1 pce) g
pce
Mise à la terre 1 circuit mise à la terre Vert-jaune ZK2.5-T1-PE 1SNK705550R0000 K705550 25 21.53
Caractéristiques techniques principales Instructions de montage
ZK2.5-T1-PE Capacité de raccordement IEC UL - CSA Rail TH 35-7.5
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
02 101.9 3.97" Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
Outil (pour Tournevis plat
Ø 3.5 mm
82.2 3.22" 74.7 2.91" Section nominale 2.5 mm² 12 AWG conducteur souple Ø 0.138 in
sans embout)
Courant de courte durée admissible (1s) 300 A 396 A

44.9 1.73" Protection IP20 NEMA 1
Pas 5.2 mm 0.205 in Classe atmosphère explosive IM2 II 2 GD Ex eb I/IIC/IIIC
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC ATEX IECEx BV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d’extrémité 0.8 mm 0.031 in Gris foncé EK2.5-T3 1SNK705961R0000 K705961 20 4.76
3 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
3 4 Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
4 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
5 Porte-étiquette Gris foncé LH-J 1SNK900606R0000 K900606 100 0.73
6 Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
5 6
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK162077S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
