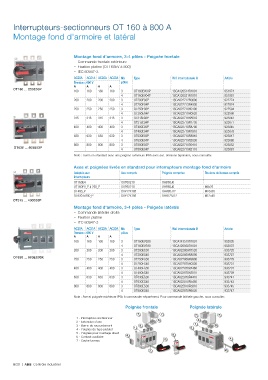

Interrupteurs-sectionneurs OT 160 à 800 A

Montage fond d'armoire et latéral

Montage fond d'armoire, 3-4 pôles - Poignée frontale
– Commande frontale extérieure
– Fixation platine (OT160EV à 800)
– IEC 60947-3
AC20A AC21A AC22A AC23A Nb Type Réf. internationale @ Article
Tension ≤ 690 V pôles
A A A A
OT160 ... 250E03P
160 160 160 160 3 OT160EV03P 1SCA120514R1001 951974
4 OT160EV04P 1SCA120521R1001 951981
200 200 200 200 3 OT200E03P 1SCA022712R0800 922774
4 OT200E04P 1SCA022713R4930 922874
250 250 250 250 3 OT250E03P 1SCA022710R0100 922594
4 OT250E04P 1SCA022710R0520 922598
315 315 315 315 3 OT315E03P 1SCA022718R8510 923043
4 OT315E04P 1SCA022719R1730 923077
400 400 400 400 3 OT400E03P 1SCA022718R8780 923045
4 OT400E04P 1SCA022719R1810 923078
630 630 630 630 3 OT630E03P 1SCA022718R8940 923047
4 OT630E04P 1SCA022719R2030 923080
800 800 800 800 3 OT800E03P 1SCA022718R9410 923052
OT630 ... 800E03P
4 OT800E04P 1SCA022719R2110 923081
Note : Livrés en standard avec une poignée extérieure IP65 avec axe. Versions bipolaires, nous consulter.

Axes et poignées livrés en standard pour interrupteurs montage fond d'armoire
Adaptés aux Axe compris Poignée comprise Boulons de bornes compris
interrupteurs
OT160E4 OXP6X210 OHB65J6
OT160EV_P à 250_P OXP6X210 OHB65J6 M8x25
OT400_P OXP12X185 OHB95J12 M10x30
OT630 à 800_P OXP12X185 OHB125J12 M12x40
OT315 ... 400E03P
Montage fond d'armoire, 3-4 pôles - Poignée latérale
– Commande latérale droite
– Fixation platine
– IEC 60947-3
AC20A AC21A AC22A AC23A Nb Type Réf. internationale @ Article
Tension ≤ 690 V pôles
A A A A
160 160 160 160 3 OT160EVS30 1SCA143519R1001 952035
4 OT160EVS40 1SCA120568R1001 952037
200 200 200 200 3 OT200ES30 1SCA022869R7520 933725
4 OT200ES40 1SCA022869R8090 933727
OT630 ... 800ES03K
250 250 250 250 3 OT250ES30 1SCA022869R9900 933729
4 OT250ES40 1SCA022870R0330 933731
400 400 400 400 3 OT400ES30 1SCA022870R2460 933737
4 OT400ES40 1SCA022870R3510 933739
630 630 630 630 3 OT630ES30 1SCA022870R4410 933741
4 OT630ES40 1SCA022870R5480 933743
800 800 800 800 3 OT800ES30 1SCA022870R5810 933745
4 OT800ES40 1SCA022870R6020 933747
Note : Axe et poignée extérieure IP65 à commander séparément. Pour commande latérale gauche, nous consulter.
Poignée frontale Poignée latérale

1 - Interrupteur-sectionneur
2 - Extension d'axe
3 - Borne de raccordement
4 - Poignée de type pistolet
5 - Poignée pour montage direct
6 - Contact auxiliaire
7 - Cache-bornes ON ON OFF OFF
