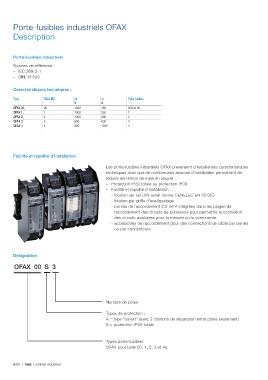

Porte-fusibles industriels OFAX

Description

Porte-fusibles industriels

Normes de référence :
– IEC 269-2-1
– DIN 43 620

Caractéristiques techniques :

Type Taille IEC Ui In Taille fusible
V A
OFAX 00_ 00 1000 160 000 et 00
OFAX 1_ 1 1000 250 1
OFAX 2_ 2 1000 400 2
OFAX 3_ 3 690 630 3
OFAX 4_ 4 800 1250 4

Facilité et rapidité d’installation

Les porte-fusibles industriels OFAX présentent d’excellentes caractéristiques
techniques ainsi que de nombreuses astuces d’installation permettant de
réduire les temps de mise en oeuvre :
– Protection IP20 totale ou protection IP00.
– Facilité et rapidité d’installation :
- fixation sur rail DIN selon norme CENELEC EN 50 023
- fixation par griffe d’encliquetage
- bornes de raccordement 2,5 mm² intégrées dans les plages de
raccordement des circuits de puissance pour permettre la connexion
des circuits auxiliaires pour la mesure ou la commande.
- accessoires de raccordement pour des connections de câble par barres
ou par connecteurs.

Désignation

OFAX 00 S 3

Nombre de pôles

Types de protection :
A = type "ouvert" (avec 2 cloisons de séparation entre pôles seulement)
S = protection IP20 totale

Types porte-fusibles
OFAX pour taille 00, 1, 2, 3 et 4a

6/60 | ABB Contrôle industriel
