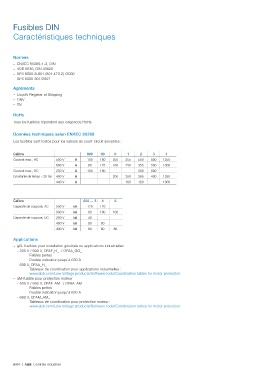

Fusibles DIN

Caractéristiques techniques

Normes
– EN/IEC 60269-1-2, DIN
– VDE 0636, DIN 43620
– SFS 6000-8-801 (801.473.2) /2000
– SFS 6000-801/2007

Agréments
– Lloyd’s Register of Shipping
– DNV
– BV

RoHs
Tous les fusibles répondent aux exigences RoHs.

Données techniques selon EN/IEC 60269
Les fusibles sont testés pour les valeurs de court-circuit suivantes :

Calibre 000 00 0 1 2 3 4
Courant max., AC 500 V A 100 160 250 355 500 800 1250
690 V A 80 125 160 250 355 500 1000
Courant max., DC 250 V A 100 160 500 800
Constante de temps < 20 ms 400 V A 200 250 355 400 1250
440 V A 160 160 1000

Calibre 000 ... 3 4 5
Capacité de coupure, AC 500 V kA 120 120
690 V kA 80 160 160
Capacité de coupure, DC 250 V kA 40
400 V kA 80 80
440 V kA 80 80 80

Applications
– gG- fusibles pour installation générale ou applications industrielles
- 500 V / 690 V, OFAF_H_ / OFAA_GG_
Faibles pertes
Double indication jusqu'à 630 A
- 690 V, OFAA_H_
Tableaux de coordination pour applications industrielles :
www.abb.com/Low Voltage products/Software tools/Coordination tables for motor protection
– aM-fusible pour protection moteur
- 500 V / 690 V, OFAF_AM_ / OFAA_AM_
Faibles pertes
Double indication jusqu'à 630 A
- 690 V, OFAM_AM_
Tableaux de coordination pour protection moteur :
www.abb.com/Low Voltage products/Software tools/Coordination tables for motor protection

6/64 | ABB Contrôle industriel
