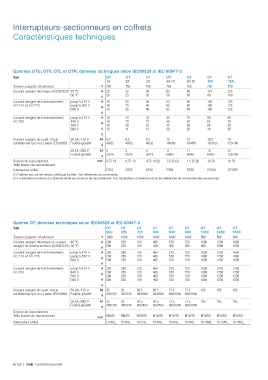

P. 1122

Interrupteurs-sectionneurs en coffrets

       Caractéristiques techniques








       Gammes OTU, OTP, OTL et OTR, données techniques selon IEC60529 et IEC 60947-3
       Type                                     OT_      OT_      OT_      OT_      OT_      OT_      OT_
                                                16       25       32       45 (1)   63 (1)   100      125_
       Tension assignée d'isolement           V 750      750      750      750      750      750      750
       Courant assigné thermique AC20/DC20 40 ºC  A 25   32       40       63       80       115      125
                                60 ºC           20       25       32       50       63       80       100
                                              A
       Courant assigné de fonctionnement,  jusqu'à 415 V  A 16  25  40     63       80       100      125
       AC-21A et AC-22A         jusqu'à 500 V  A  16     25       40       63       80       100      125
                                690 V           16       25       40       63       80       100      125
                                              A
       Courant assigné de fonctionnement,  jusqu'à 415 V  A 16  20  23     45       75       80       90
       AC-23A                   440 V         A  16      20       23       45       63       65       78
                                500 V           16       20       23       45       58       60       70
                                690 V         A 10       11       12       20       20       40       50
                                              A
       Courant assigné de court-circuit  50 kA, 415 V  kA 6.5  6.5  6.5    13       13       16.5     18
       conditionnel Ip (r.m.s.) selon IEC60269  Fusible gG/aM  A  40/32  40/32  40/32  100/80  100/80  125/125  125/100
                                50 kA, 690 V  kA  4      4        4        11       11       10       12
                                Fusible gG/aM  A  25/16  25/16    25/16    80/63    80/63    63/63    125/100
       Section de raccordement              mm 2  0.75-10  0.75-10  0.75-10 (2)  1.5-25 (2)  1.5-25 (2)  10-70  10-70
       Taille boulon de raccordement
       Interrupteur utilisé                     OT16_    OT25_    OT40_    OT63_    OT80_    OT100_   OT125F_
       (1) Calibres bas sur les version plastique 6 pôles. Voir références de commande.
       (2) Le diamètre maximum du câble est limité aux boulons de raccordement. Voir adaptateurs d'extension dans les références de commande des accessoires.










       Gamme OT, données techniques selon IEC60529 et IEC 60947-3
       Type                                     OT     OT     OT     OT     OT     OT     OT     OT     OT
                                                200    250    315    400    630    800    1000   1250   1600
       Tension assignée d'isolement           V 1000   1000   1000   1000   1000   1000   690    690    690
       Courant assigné thermique et courant   40 ºC  A 200  250  315  400   570    720    1000   1250   1600
       assigné de fonctionnement AC20/DC20 60 ºC  200  250    315    320    460    580    900    1000   1250
                                              A
       Courant assigné de fonctionnement,  jusqu'à 415 V  A 200  250  315  400  570  720  1000   1250   1600
       AC-21A et AC-22A         jusqu'à 500 V  A  200  250    315    400    570    720    1000   1250   1600
                                690 V           200    250    315    400    570    720    1000   1250   1600
                                              A
       Courant assigné de fonctionnement,  jusqu'à 415 V  A 200  250  315  400  570  720  1000   1250   1250
       AC-23A                   440 V         A  200   250    315    400    570    720    1000   1250   1250
                                500 V           200    250    315    400    570    720    1000   1250   1250
                                690 V         A 200    250    315    400    570    720    1000   1250   1250
                                              A
       Courant assigné de court-circuit  50 kA, 415 V  kA 35  35  50.5  50.5  71.5  71.5  105    105    105
       conditionnel Ip (r.m.s.) selon IEC60269  Fusible gG/aM  355/315  335/315  500/500  500/500  800/1000  800/1000
                                              A
                                50 kA, 690 V  kA  35   35     50.5   50.5   71.5   71.5   105    105    105
                                Fusible gG/aM  A  355/315  355/315  500/500  500/500  800/1000  800/1000
       Section de raccordement
       Taille boulon de raccordement        mm 2 M8x25  M8x25  M10/30  M10/30  M12/40  M12/40  M12/60  M12/60  M12/60
       Interrupteur utilisé                     OT200_  OT250_  OT315_  OT400_  OT630_  OT800_  OT1000_  OT1250_  OT1600_









       6/128  |  ABB  Contrôle industriel
