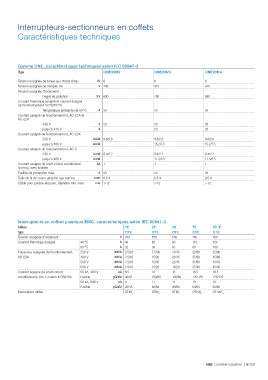

Interrupteurs-sectionneurs en coffets

Caractéristiques techniques

Gamme ONE, caractéristiques techniques selon IEC 60947-3
Type ONE20M2_ ONE20M3_ ONE20M4_

Tension assignée de tenue aux chocs Uimp kV 6 6 6
Tension assignée de l'emploi Ue V 240 415 415
Tension assignée d'isolement
Degré de pollution 3 V 690 750 690
Courant thermique assigné et courant assigné
de fonctionnement AC20/DC20
Température ambiante de 40 ºC A 20 20 20
Courant assigné de fonctionnement, AC-21A et
AC-22A
240 V A 20 20 20
jusqu'à 415 V A 20 20
Courant assigné de fonctionnement, AC-23A
230 V A/kW 9.8/2.6 9.8/2.6 9.8/2.6
jusqu'à 400 V A/kW 15.2/7.5 15.2/7.5
Courant assigné de fonctionnement, AC-3
230 V A/kW 8.4/2.2 8.4/2.2 8.4/2.2
jusqu'à 400 V A/kW 11.3/5.5 11.3/5.5
Courant assigné de court-circuit conditionnel kA 1 1 1
Ip (rms), avec fusibles
Fusible de protection max. A 20 20 20
Taille de fil de cuivre adaptée aux bornes mm 2 0.5-4 0.5-4 0.5-4
Câble pour presse-étoupes, diamètre min.-max. mm 7-12 7-12 7-12

Interrupteurs en coffret plastique EMC, caractéristiques selon IEC 60947-3
Calibre 16 25 36 75 90_E
Type OTE OTE OTE OTE OTE
Tension assignée d'isolement V 750 750 750 750 750
Courant thermique assigné 40 ºC A 40 63 80 115 125
60 ºC A 32 50 63 80 100
Puissance assignée de fonctionnement, 230 V kW/A 5.5/23 7.5/30 11/45 22/80 22/90
AC-23A 400 V kW/A 7.5/16 15/30 22/45 37/80 45/90
500 V kW/A 7.5/16 15/30 22/45 37/60 45/70
690 V kW/A 7.5/10 15/20 15/20 37/40 45/50
Courant assigné de court-circuit 50 kA, 400 V kA 6.5 13 13 16.5 16.5
conditionnel Ip (r.m.s.) selon IEC60269 Fusible gG/aM 40/32 100/80 100/80 125/125 125/125
50 kA, 690 V kA 4 11 11 10 10
Fusible gG/aM 25/16 80/63 80/63 63/63 63/63
Interrupteur utilisé OT40_ OT63_ OT80_ OT100_ OT125F_

ABB Contrôle industriel | 6/129
