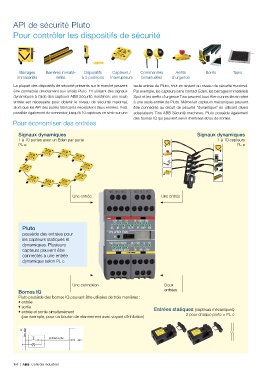

API de sécurité Pluto
Pour contrôler les dispositifs de sécurité

Barrages Barrières immaté- Dispositifs Capteurs / Commandes Arrêts Bords Tapis
immatériels rielles à 3 positions Interrupteurs bimanuelles d'urgence
La plupart des dispositifs de sécurité présents sur le marché peuvent seule entrée de Pluto, tout en restant au niveau de sécurité maximal.
être connectés directement aux unités Pluto. En utilisant des signaux Par exemple, les capteurs sans contact Eden, les barrages immatériels
dynamiques à l'aide des capteurs ABB Sécurité machines, une seule Spot et les arrêts d'urgence Tina peuvent tous être connectés en série
entrée est nécessaire pour obtenir le niveau de sécurité maximal, à une seule entrée de Pluto. Même les capteurs mécaniques peuvent
alors que les API des autres fabricants nécessitent deux entrées. Il est être connectés au circuit de sécurité "dynamique" en utilisant divers
possible également de connecter jusqu'à 10 capteurs en série sur une adaptateurs Tina ABB Sécurité machines. Pluto possède également
des bornes IQ qui peuvent servir d'entrées et/ou de sorties.
Pour économiser des entrées

Signaux dynamiques Signaux dynamiques
1 à 10 portes avec un Eden par porte 1 à 10 capteurs
PL e PL e

Une entrée Une entrée

Pluto
possède des entrées pour
les capteurs statiques et
dynamiques. Plusieurs
capteurs peuvent être
connectés à une entrée
dynamique selon PL e.

Une connexion Deux
Bornes IQ entrées
Pluto possède des bornes IQ pouvant être utilisées de trois manières :
• entrée
• sortie
• entrée et sortie simultanément Entrées statiques (capteurs mécaniques)
(par exemple, pour un bouton de réarmement avec voyant d'inhibition) 2 pour chaque porte = PL e

entrée/sortie
