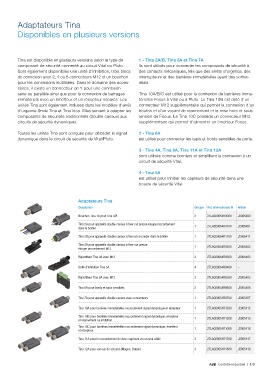

Page 21 - Controle-industriel

Adaptateurs Tina
Disponibles en plusieurs versions

Tina est disponible en plusieurs versions selon le type de 1 - Tina 2A/B, Tina 3A et Tina 7A
composant de sécurité connecté au circuit Vital ou Pluto. Ils sont utilisés pour connecter les composants de sécurité à
Sont également disponibles une unité d'inhibition, trois blocs des contacts mécaniques, tels que des arrêts d'urgence, des
de connexion avec 2, 4 ou 8 connecteurs M12 et un bouchon interrupteurs et des barrières immatérielles ayant des sorties
pour les connexions inutilisées. Dans le domaine des acces- relais.
soires, il existe un connecteur en Y pour une connexion
série ou parallèle ainsi que pour la connexion de barrages Tina 10A/B/C est utilisé pour la connexion de barrières imma-
immatériels avec un émetteur et un récepteur séparés. Les térielles Focus à Vital ou à Pluto. Le Tina 10B est doté d'un
unités Tina sont également incluses dans les modèles d'arrêt connecteur M12 supplémentaire qui permet la connexion d'un
d'urgence Smile Tina et Tina Inca. Elles servent à adapter les bouton et d'un voyant de réarmement et la mise hors et sous
composants de sécurités traditionnels (double canaux) aux tension de Focus. Le Tina 10C possède un connecteur M12
circuits de sécurité dynamiques. supplémentaire qui permet d'alimenter un émetteur Focus.

Toutes les unités Tina sont conçues pour décoder le signal 2 - Tina 6A
dynamique dans le circuit de sécurité de Vital/Pluto. est utilisé pour connecter les tapis et bords sensibles de porte.

3 - Tina 4A, Tina 8A, Tina 11A et Tina 12A
sont utilisés comme borniers et simplifient la connexion à un
circuit de sécurité Vital.

4 - Tina 5A
est utilisé pour inhiber les capteurs de sécurité dans une
boucle de sécurité Vital.

Adaptateurs Tina
Description Groupe Réf. internationale @ Article
Bouchon Tina 1A pour Tina 4/8 3 2TLA020054R0000 J2005400

Tina 2A pour appareils double canaux à fixer sur presse étoupe raccordement 1 2TLA020054R0100 J2005401
dans le boîtier
Tina 2B pour appareils double canaux à fixer et raccorder dans le boîtier 1 2TLA020054R1100 J2005411
Tina 3A pour appareils double canaux à fixer sur presse
étoupe raccordement M12 1 2TLA020054R0200 J2005402
Répartiteur Tina 4A avec M12 3 2TLA020054R0300 J2005403

Unité d'inhibition Tina 5A 4 2TLA020054R0400 –

Répartiteur Tina 8A avec M12 3 2TLA020054R0500 J2005405

Tina 6A pour bords et tapis sensibles 2 2TLA020054R0600 J2005406

Tina 7A pour appareils double canaux avec connecteurs 1 2TLA020054R0700 J2005407

Tina 10A pour barrières immatérielles raccordement signal dynamique et récepteur 1 2TLA020054R1200 J2005412
Tina 10B pour barrières immatérielles raccordement signal dynamique, récepteur 1 2TLA020054R1300 J2005413
et réarmement ou inhibition
Tina 10C pour barrières immatérielles raccordement signal dynamique, émetteur 1 2TLA020054R1600 J2005416
et récepteur
Tina 11A pour le raccordement de deux capteurs via un seul câble 3 2TLA020054R1700 J2005417

Tina 12A pour verrous de sécurité (Magne, Dalton) 3 2TLA020054R1800 J2005418
