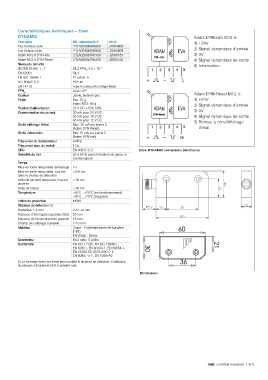

Caractéristiques techniques – Eden
DYNAMIC Adam DYN-Info M12-5:
Description Réf. internationale @ Article 1) +24V
Eva General code 2TLA020046R0800 J2004608 2) Signal dynamique d’entrée
Eva Unique code 2TLA020046R0900 J2004609
Adam M12-5 DYN-info 2TLA020051R5100 J2005151 3) 0V
Adam M12-5 DYN-Reset 2TLA020051R5300 J2005153 4) Signal dynamique de sortie
Niveau de sécurité 5) Information
IEC/EN 61508-1...7 SIL3 PFH D 4,5 x 10 -9
EN 62061 SIL3
EN ISO 13849-1 PL e/Kat. 4
IEC 60947-5-3 PDF-M
EN 14119 Type 4, niveau de codage élevé
4,50×10 -9
PFH D Adam DYN-Reset M12-5:
Couleur Jaune, texte en gris
Poids Eva: 70 g 1) +24V
Adam M12: 80 g 2) Signal dynamique d’entrée
Tension d’alimentation 24 V DC +15%-50% 3) 0V
Consommation de courant 30 mA pour 24 V DC
35 mA pour 18 V DC 4) Signal dynamique de sortie
45 mA pour 12 V DC 5) Remise à zéro/Affichage
Sortie affichage d’état Max. 30 mA sur borne 5
(Adam DYN-Reset) d’état
Sortie information Max 15 mA sur borne 5
(Adam DYN-info)
Fréquence du transpondeur 4 MHz
Fréquence max. du switch 1 Hz
EMC EN 60947-5-3 Eden DYNAMIC connexions électriques
Humidité de l’air 35 à 85 % (sans formation de glace, ni
condensation)
Temps
Mise en route temporisée démarrage 2 s
Mise en route temporisée, Eva est <100 ms
dans le champ de détection
Arrêt de sécurité temporisé, Eva est < 30 ms
absente
Délai de risque < 30 ms
Température -40°C…+70°C (en fonctionnement)
-40°C…+70°C (magasin)
Indice de protection IP69K
Distance de détection (1)
Hystérèse 1-2 mm 0-15 ±2 mm
Distance d’interruption garantie (Sar) 25 mm
Distance de fonctionnement garantie 13 mm
Champ de calibrage conseillé 7-10 mm
Matériau Capot : Polytéréphtalate de butylène
(PBT)
Enrobage : Epoxy
Connecteur M12 mâle, 5 pôles
Conformité EN ISO 12100, EN ISO 13849-1,
EN 62061, EN 60204-1, EN 60664-1,
EN 31000-62, EN 61000-6-4,
EN 60947-5-1, EN 1088+A2
(1) Le montage direct sur métal peut modifier la distance de détection. L’utilisation
de plaques d’écartement (DA1) prévient cela.
Dimensions
