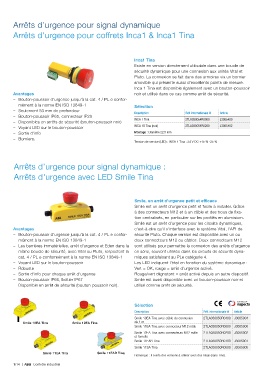

Arrêts d’urgence pour signal dynamique
Arrêts d'urgence pour coffrets Inca1 & Inca1 Tina

Inca1 Tina
Existe en version directement utilisable dans une boucle de
sécurité dynamique pour une connexion aux unités Vital et
Pluto. La connexion se fait dans des armoires via un bornier
amovible qui présente aussi d'excellents points de mesure.
Inca 1 Tina est disponible également avec un bouton-poussoir
Avantages noir et utilisé dans ce cas comme arrêt de sécurité.
– Bouton-poussoir d'urgence jusqu'à la cat. 4 / PL e confor-
mément à la norme EN ISO 13849-1 Sélection
– Seulement 53 mm de profondeur Description Réf. internationale @ Article
– Bouton-poussoir IP65, connecteur IP20
– Disponibles en arrêts de sécurité (bouton-poussoir noir) INCA 1 Tina 2TLA030054R0000 J3005400
– Voyant LED sur le bouton-poussoir INCA 1S Tina (noir) 2TLA030054R0200 J3005402
– Sortie d'info Montage : Diamètre 22,5 mm
– Borniers.
Tension de service (LED) : INCA 1 Tina : 24 V DC +15 % -25 %

Arrêts d’urgence pour signal dynamique :

Arrêts d'urgence avec LED Smile Tina

Smile, un arrêt d'urgence petit et efficace
Smile est un arrêt d'urgence petit et facile à installer. Grâce
à des connecteurs M12 et à un câble et des trous de fixa-
tion centralisés, en particulier sur les profilés en aluminium.
Smile est un arrêt d'urgence pour les circuits dynamiques,
Avantages c'est-à-dire qu'il s'interface avec le système Vital, l'API de
– Bouton-poussoir d'urgence jusqu'à la cat. 4 / PL e confor- sécurité Pluto. Chaque version est disponible avec un ou
mément à la norme EN ISO 13849-1 deux connecteurs M12 ou câbles. Deux connecteurs M12
– Les barrières immatérielles, arrêt d'urgence et Eden dans la sont utilisés pour permettre la connexion des arrêts d'urgence
même boucle de sécurité, avec Vital ou Pluto, respectent la en série, souvent utilisée dans les circuits de sécurité dyna-
cat. 4 / PL e conformément à la norme EN ISO 13849-1 miques satisfaisant au PLe catégorie 4.
– Voyant LED sur le bouton-poussoir Les LED indiquent l'état en fonction du système dynamique :
– Robuste Vert = OK, rouge = arrêt d'urgence activé.
– Sortie d'info pour chaque arrêt d'urgence Rouge/vert clignotant = arrêt activé depuis un autre dispositif.
– Bouton-poussoir IP65, boîtier IP67 Smile est aussi disponible avec un bouton-poussoir noir et
– Disponible en arrêt de sécurité (bouton-poussoir noir). utilisé comme arrêt de sécurité.

CERTIFIED BY
Sélection
Description Réf. internationale @ Article
Smile 10EA Tina avec câble de connexion 2TLA030050R0400 J3005004
Smile 10EA Tina Smile 12EA Tina de 1 m
Smile 11EA Tina avec connecteur M12 mâle 2TLA030050R0000 J3005000
Smile 12EA Tina avec connecteurs M12 mâle 2TLA030050R0200 J3005002
et femelle
Smile 11EAR Tina 2TLA030050R0100 J3005001
Smile 11SA Tina 2TLA030050R0500 J3005005
Smile 11EA Tina Smile 11EAR Tina
Remarque : Il existe des versions à utiliser avec des relais (sans Tina).
