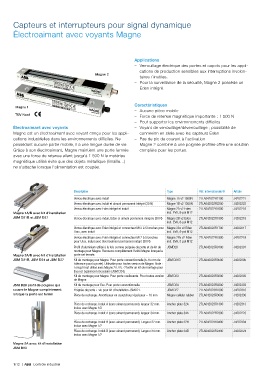

Capteurs et interrupteurs pour signal dynamique
Électroaimant avec voyants Magne

Applications
– Verrouillage électrique des portes et capots pour les appli-
cations de production sensibles aux interruptions involon-
Magne 2
taires / inutiles.
– Pour la surveillance de la sécurité, Magne 2 possède un
Eden intégré.

Caractéristiques
Magne 1
– Aucune pièce mobile
TÜV Nord – Force de retenue magnétique importante : 1 500 N
– Peut supporter les environnements difficiles
Électroaimant avec voyants – Voyant de verrouillage/déverrouillage ; possibilité de
Magne est un électroaimant avec voyant conçu pour les appli- connexion en série avec les capteurs Eden
cations industrielles dans les environnements difficiles. Ne – Pas de pic de courant à l'activation
possédant aucune partie mobile, il a une longue durée de vie. – Magne 2 combiné à une poignée profilée offre une solution
Grâce à son électroaimant, Magne maintient une porte fermée complète pour les portes.
avec une force de retenue allant jusqu'à 1 500 N le matériau
magnétique utilisé évite que des objets métallique (limaille...)
ne s'attache lorsque l'alimentation est coupée.

Description Type Réf. internationale @ Article
Verrou électrique avec induit Magne 1A v2 1500N 2TLA042022R2100 J4202221
Verrou électrique avec induit et aimant permanent intégré (30 N) Magne 1B v2 1500N 2TLA042022R2200 J4202222
Verrou électrique avec Eden intégré et induit Magne 2A v2 Eden 2TLA042022R1600 J4202216
Magne 1A/B avec kit d'installation incl. EVA, 8-pol M12
JSM D21B et JSM D27 Verrou électrique avec induit, Eden et aimant permanent intégrés (30 N) Magne 2B v2 Eden 2TLA042022R1800 J4202218
incl. EVA, 8-pol M12
Verrou électrique avec Eden intégré et connecteur M12 à 5 broches pour Magne 2Ax v2 Eden 2TLA042022R1700 J4202217
Urax, avec induit incl. EVA, 5-pol M12
Verrou électrique avec Eden intégré et connecteur M12 à 5 broches Magne 2Bx v2 Eden 2TLA042022R1900 J4202219
pour Urax, induit avec électroaimant permanent intégré (30 N) incl. EVA, 5-pol M12
Profil d'aluminium utilisé à la fois comme poignée de porte et de kit de JSMD28 2TLA042023R0100 J4202301
montage pour Magne. Recouvre complètement l'unité Magne lorsque la
Magne 2A/B avec kit d'installation porte est fermée.
JSM D21B, JSM D24 et JSM D27 Kit de montage pour Magne. Pour porte conventionnelle (5-15 mm de JSM D21B 2TLA042023R0500 J4202305
tolérance pour la porte). Utilisable pour toutes version de Magne. Note :
Lorsqu'il est utilisé avec Magne 2A / B, -2Ax/Bx un kit de montage pour
Eva est également nécessaire (JSM D24).
Kit de montage pour Magne. Pour porte coulissante. Pour toutes version JSM D23 2TLA042023R0200 J4202302
de Magne.
JSM D28 profil de poignée qui Kit de montage pour Eva. Pour porte conventionnelle. JSM D24 2TLA042023R0300 J4202303
couvre le Magne complètement Poignée de porte + vis pour kit d'installation JSMD21. JSM D27 2TLA042023R1000 J4202310
lorsque la porte est fermé Pièce de rechange. Amortisseur en caoutchouc épaisseur = 10 mm Magne cellular rubber 2TLA042023R3600 J4202336

Pièce de rechange. Induit A (sans aimant permanent). largeur 32 mm. Anchor plate 32A 2TLA042023R1300 J4202313
Inclus avec Magne 1/2
Pièce de rechange. Induit A (sans aimant permanent). largeur 34 mm. Anchor plate 34A 2TLA042022R2300 J4202223
Pièce de rechange. Induit B (avec aimant permanent). Largeur 32 mm. Anchor plate 32B 2TLA042023R0400 J4202304
Inclus avec Magne 1/2
Pièce de rechange. Induit B (avec aimant permanent). Largeur 34 mm. Anchor plate 34B 2TLA042022R2400 J4202224
Inclus avec Magne 1/2

Magne 2A avec kit d'installation
JSM D23

1/12 | ABB Contrôle industriel
